Форсуночное
увлажнение воздуха

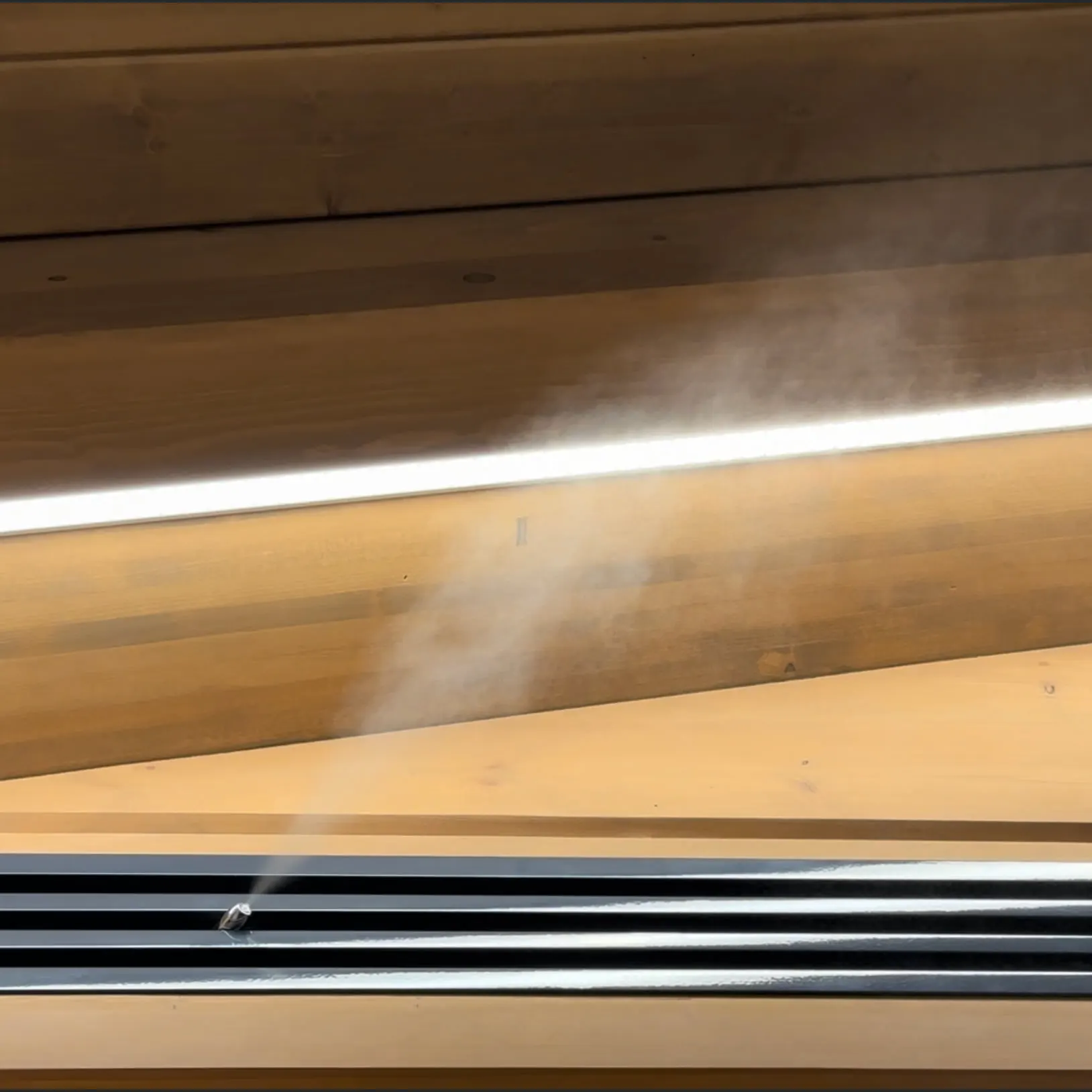

Центральный модуль очищает водопроводную воду, насос поднимает её давление до 40–82 бар и отправляет по тонким трубкам к форсункам. Отверстие форсунки — 65 или 85 мкм, меньше десятой доли миллиметра: вода дробится в туман с каплями 10–40 мкм, которые испаряются за секунды. Воду не кипятят, пар не нужен, поэтому система тратит электричества не больше пары светильников.

Процесс адиабатический: на испарение влага забирает тепло у воздуха, и в комнате становится на 1–2 °C прохладнее. Зимой это учитывают в настройках отопления, а летом тот же эффект освежает террасу или зимний сад.

Мы собираем системы на центральных модулях Liechty серии CL. Все они очищают воду двухступенчатым осмосом и ультрафиолетом и держат в трассе 40–82 бар, а различаются производительностью и числом зон:

• —CL12 White Energy Mono — 12 л/ч, одна зона на всю квартиру или дом;
• —CL12 White Energy Multi — 12 л/ч, до 6 зон со своей влажностью;
• —CL18 Manitoba — 18 л/ч, до 12 зон для большого дома;
• —CL18 Playgreen — 18 л/ч, две независимые трассы для двух больших пространств.

Сравнение моделей, форсунки, пульты и то, как мы подбираем комплект, — на странице «Системы увлажнения Liechty».

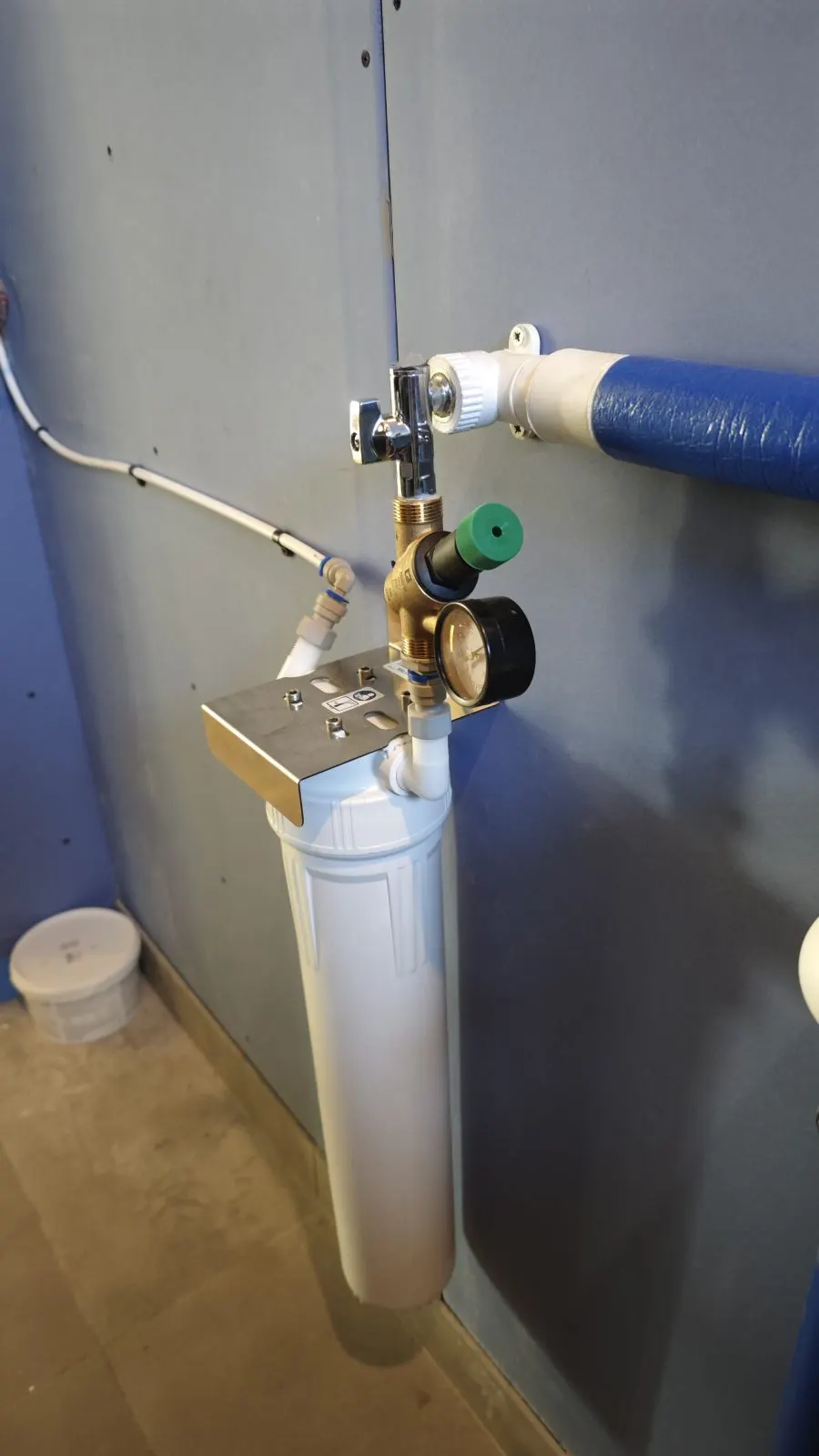

Главный риск любого увлажнителя — стоячая тёплая вода, в которой размножаются бактерии, в том числе легионелла. В бытовом приборе это бак, в канальном увлажнителе — мокрые стенки воздуховода. В форсуночной системе воды, которая стоит и ждёт, нет: она проходит осмос и ультрафиолет, циркулирует по кольцу высокого давления и сразу распыляется в комнату.

• —Обратный осмос убирает растворённые соли — нет налёта на мебели и технике.
• —Ультрафиолет обеззараживает воду перед подачей в трассы.
• —Кольцевая трасса и автоматическая промывка исключают застой воды.
• —Воздуховоды остаются сухими: туман идёт прямо в комнату, а не внутрь вентиляции.

Производительность увлажнения зависит не от площади, а от того, сколько сухого воздуха приходит с улицы. Расход приточного воздуха умножают на разницу влагосодержания: сколько граммов воды в килограмме воздуха нужно в доме и сколько её в морозном уличном воздухе.

Пример: вентиляция подаёт в дом 500 м³/ч — это около 600 кг воздуха. При −10 °C каждому килограмму нужно добавить примерно 5,2 г воды, итого около 3,1 л/ч. В сильный мороз цифра растёт до 3,8 л/ч. Бытовой увлажнитель выдаёт 0,3–0,5 л/ч — для такого дома их понадобилось бы восемь–десять.

На практике добавляем инфильтрацию через двери и окна, запас на пиковые морозы и распределение по зонам. Итоговую производительность и число форсунок по комнатам считаем в проекте вместе с вентиляцией — отдельно от неё увлажнение не подбирают.

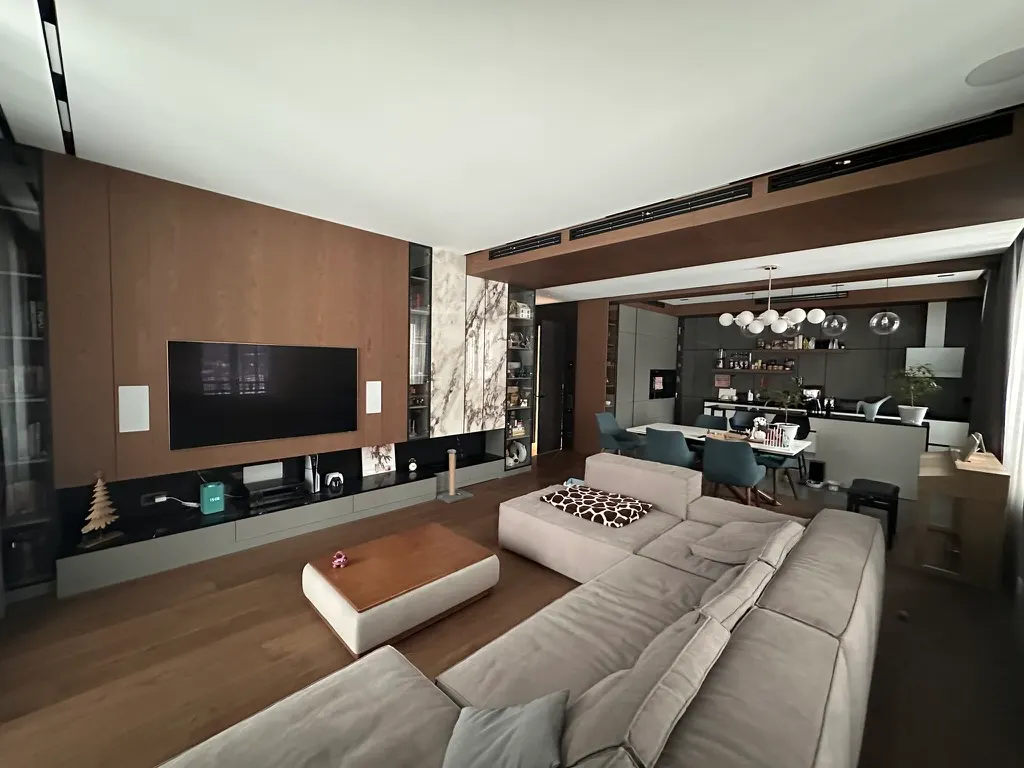

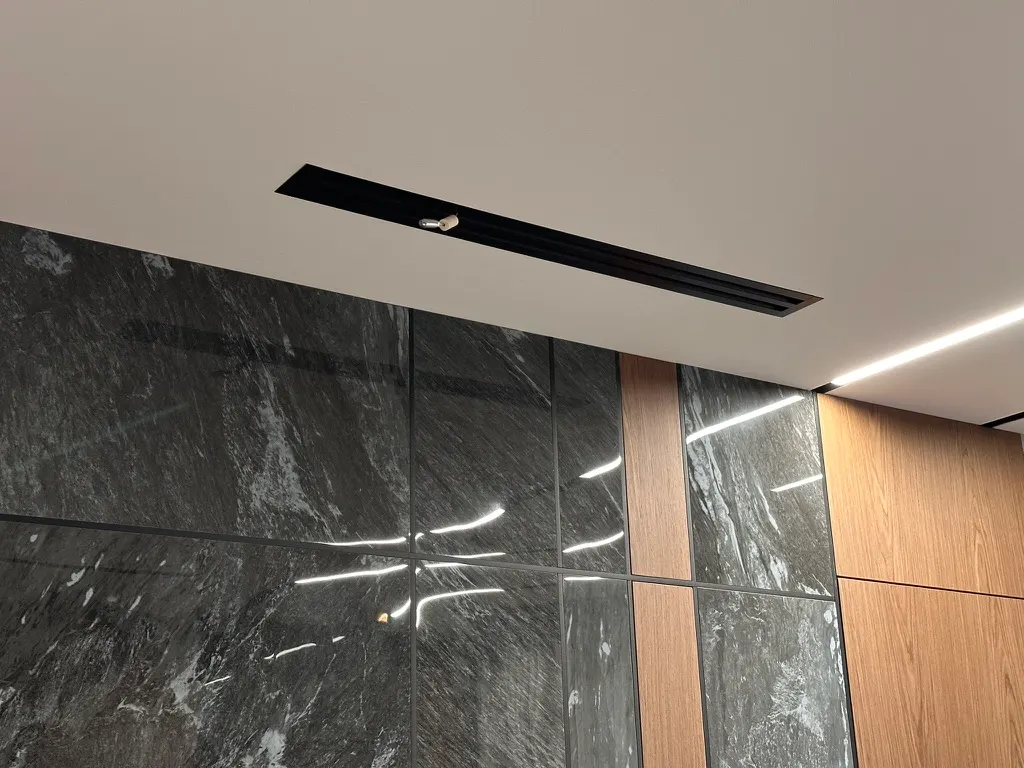

Форсунку ставят туда, где туман успеет испариться и разойтись по комнате: под потолком, в зоне притока свежего воздуха, подальше от холодных стёкол, книжных полок и изголовья кровати. В квартире с готовым ремонтом трубки прячут за карнизом, в мебели или в тонком коробе, в новом доме — закладывают в перекрытия вместе с вентиляцией.

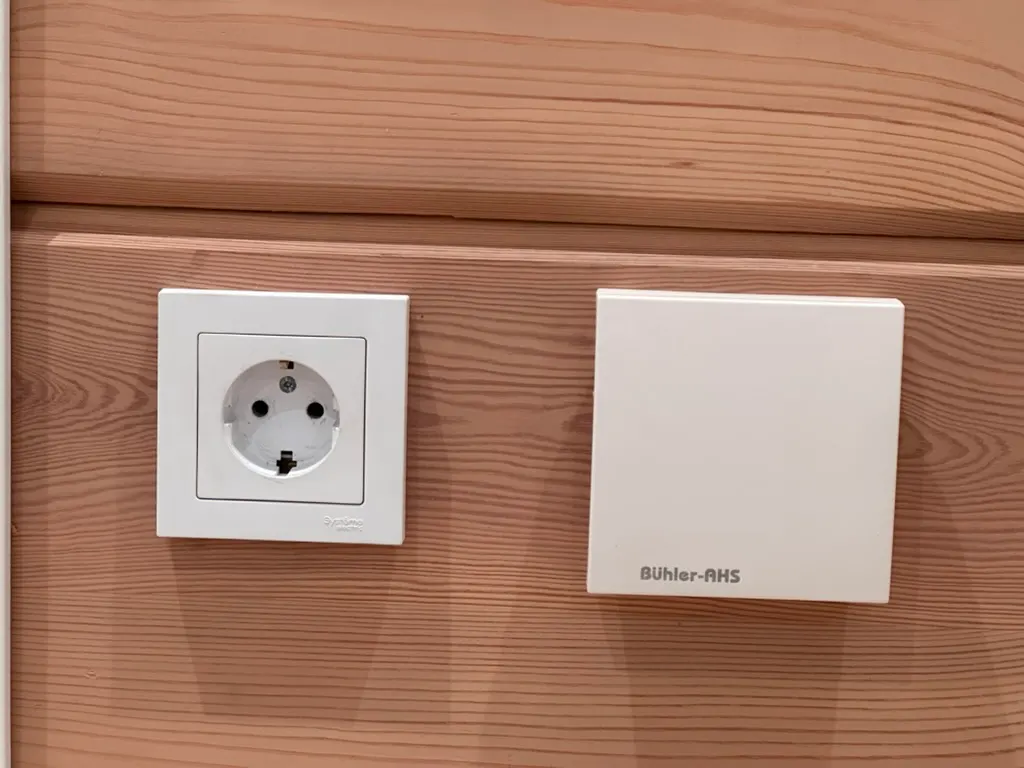

Датчик влажности — в зоне, где живут люди, на высоте 1,2–1,5 м, не рядом с радиатором, окном и дверью в санузел. Если пульт с датчиком встраивают в гипсокартон, отверстие за ним герметизируют: воздух из полости стены искажает показания, и система может переувлажнить комнату.

1. 01

   Техпомещение

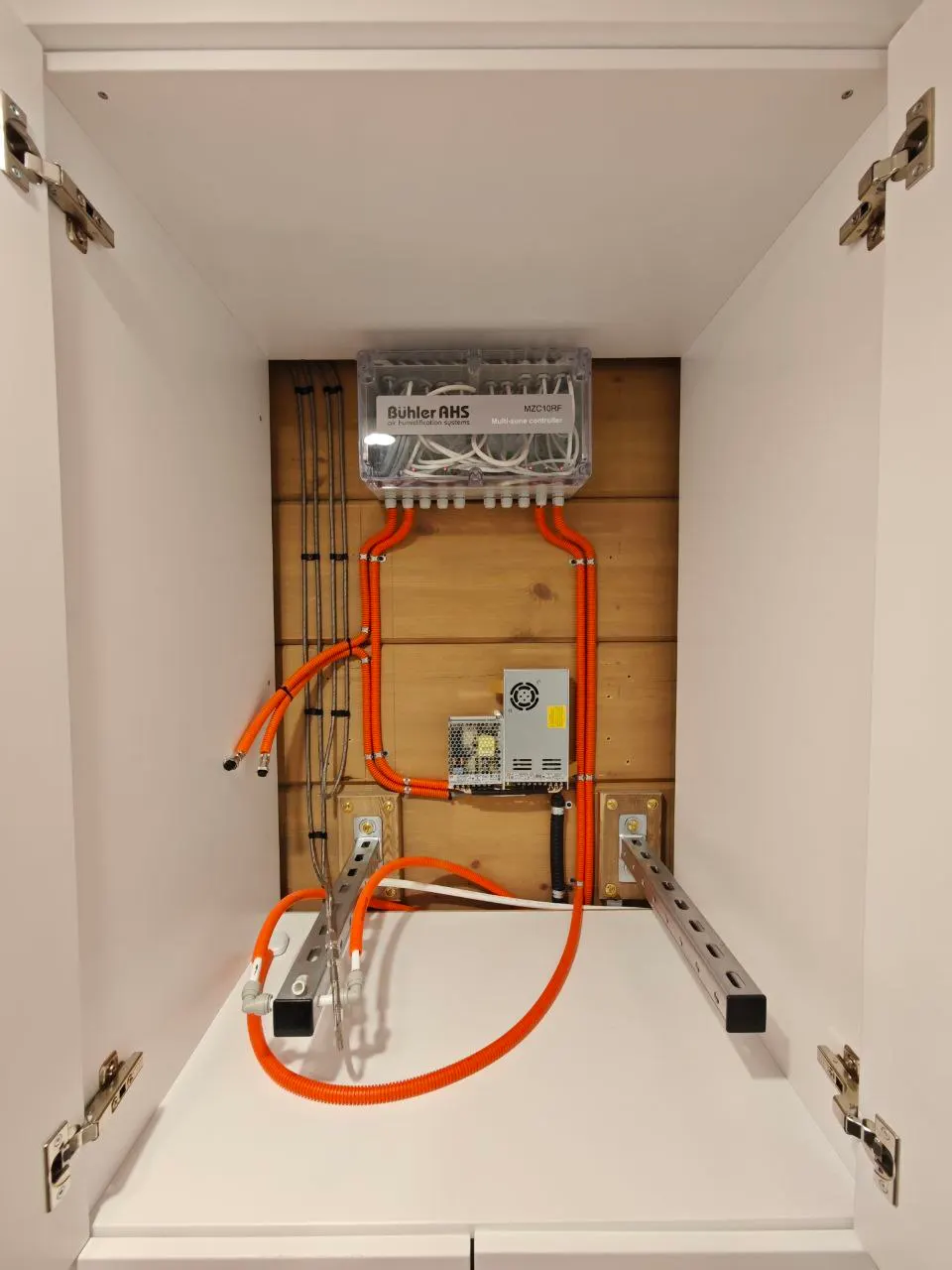

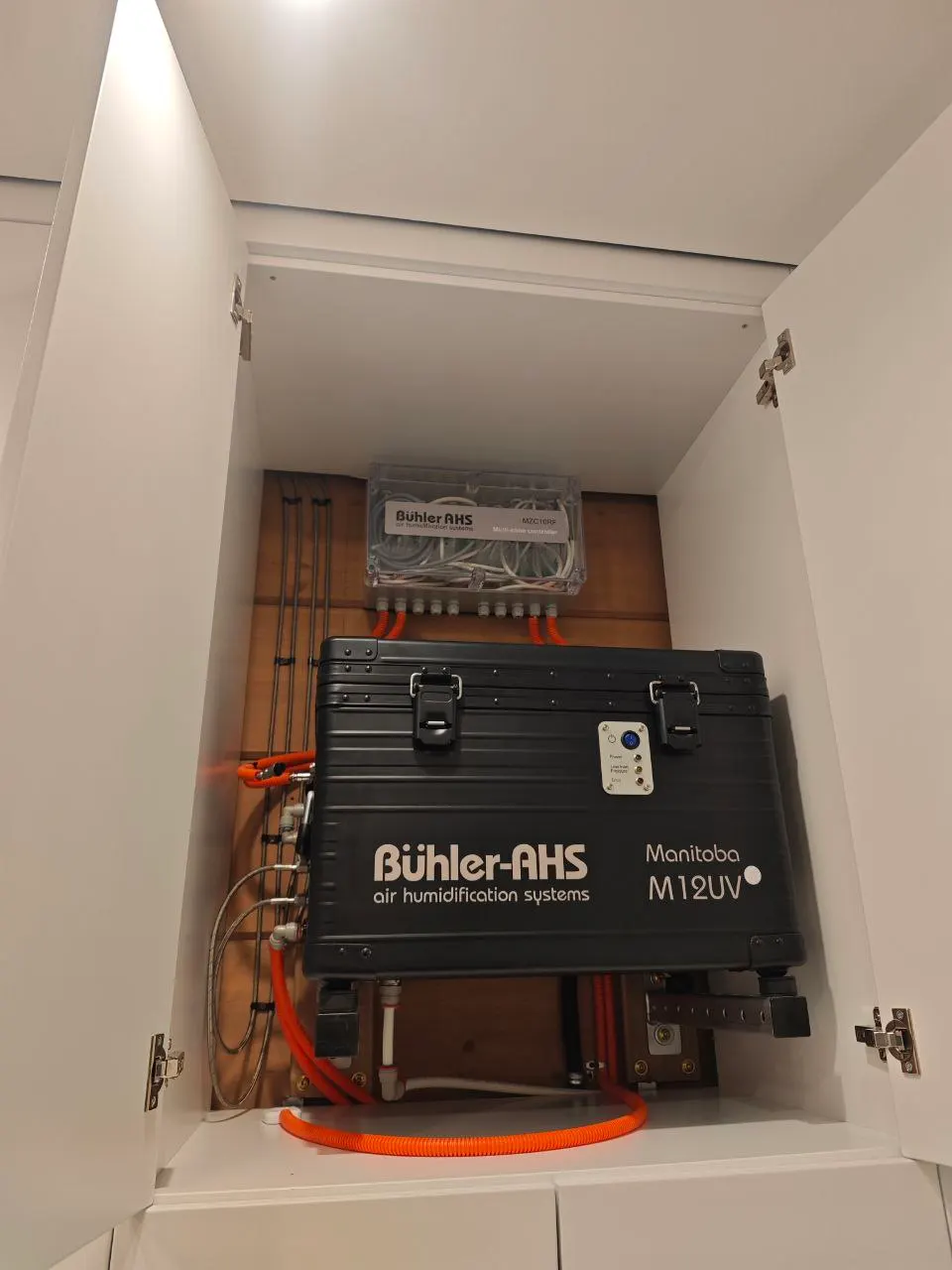

   Модуль ставим рядом с водопроводом, канализацией и электропитанием — осмосу нужен слив. Обязателен свободный доступ для сервиса.

2. 02

   Трассы

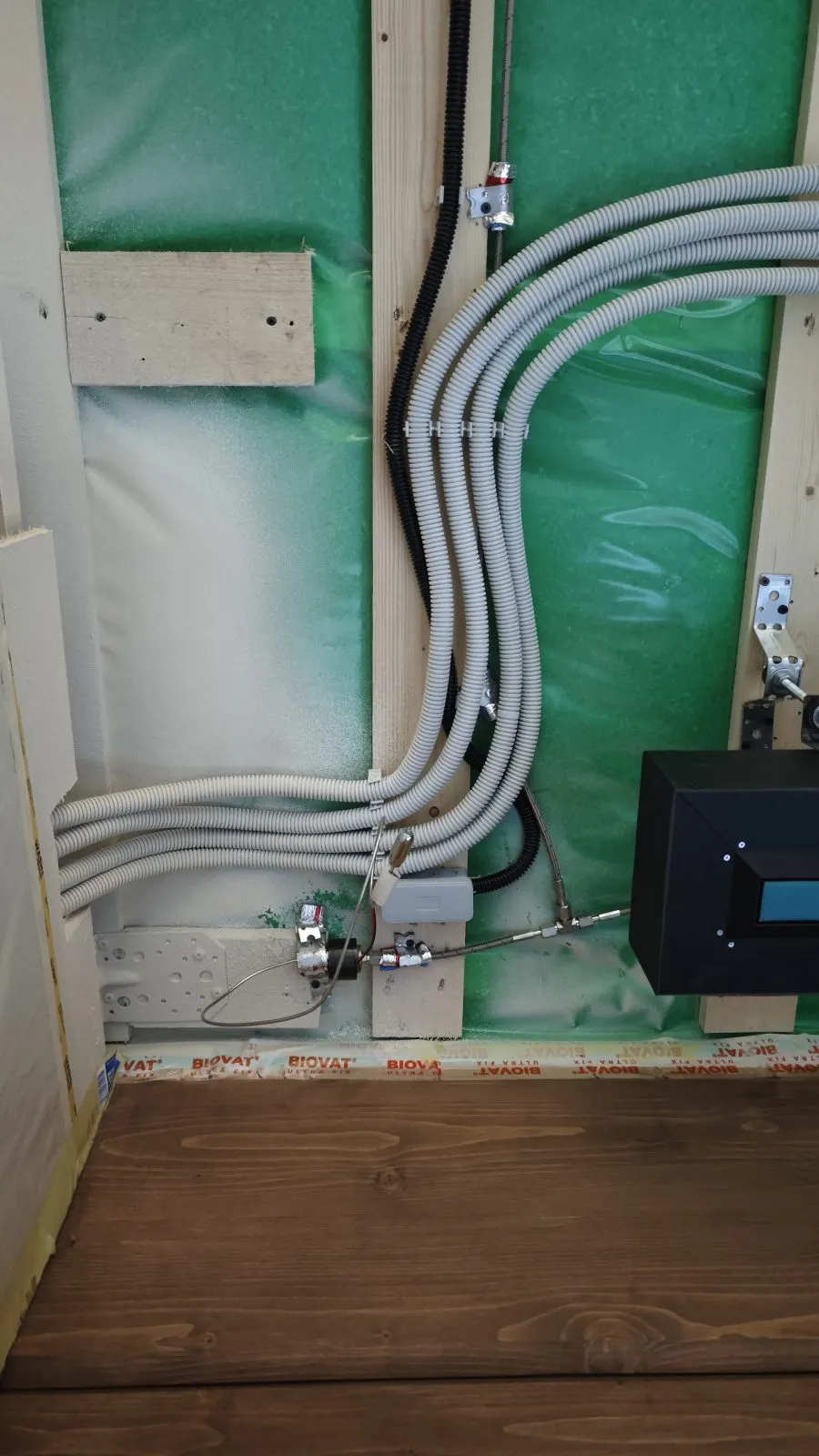

   Трубки высокого давления прокладываем на черновом этапе или скрыто в мебели и коробах готового интерьера. Каждую линию опрессовываем до закрытия отделкой.

3. 03

   Форсунки и датчики

   Форсунки монтируем после покраски. Датчики и пульты — там, где нормально циркулирует воздух и нет отопительных приборов рядом.

4. 04

   Пусконаладка

   Промываем контур, настраиваем зоны и уставки, проверяем аварийные отключения по протечке и перелимиту влажности, показываем, как пользоваться панелью.

Увлажнение подключаем к общей автоматике по сухому контакту или цифровому протоколу. Контроллер знает, когда вентиляция уходит в интенсивный режим и сушит воздух сильнее, и заранее добавляет производительности увлажнению.

Плановый сервис делаем раз в год, удобнее всего летом, когда увлажнение не нужно. Меняем фильтры и мембраны по ресурсу и лампу ультрафиолета, проверяем насос, клапаны, датчики и форсунки. Если модуль нужно забрать в сервис, для семей с аллергией или астмой привозим подменный, чтобы дом не оставался без увлажнения.

Между визитами ничего делать не нужно: воду доливать не надо, бак мыть не надо. Об ошибках и о приближении срока замены фильтров система сообщает на панели и в приложении. Модули предыдущих поколений, установленные раньше, тоже берём на обслуживание.
