Схема простая: источник тепла нагревает воду, насос гонит её по трубам к радиаторам, те отдают тепло воздуху комнаты, остывшая вода возвращается обратно. Радиатор — это теплообменник между горячей водой и воздухом, и от его конструкции, размера и места зависит, насколько быстро и равномерно прогреется комната.
70/55 °C
классический температурный график для котла и стальных радиаторов
55/45 °C
низкотемпературный график для конденсационного котла и теплового насоса
под окном
лучшее место: тёплый поток отсекает холод от стекла
Почему на севере без радиаторов сложно
В Петербурге и Ленинградской области отопительный сезон тянется с конца сентября до мая, а расчётная зимняя температура — около −24 °C. Отопление должно быстро реагировать на похолодание и надёжно закрывать потери через окна. Радиаторы справляются с этим лучше остальных приборов, а другие способы обогрева удобнее использовать вместе с ними.
- —Воздушное отопление на кондиционерах и тепловых насосах воздух–воздух экономично в межсезонье, но в сильный мороз теряет мощность, а тёплый воздух из-под потолка ощущается как сквозняк. Такой системе нужна регулярная чистка.
- —Тёплый пол даёт самое приятное тепло, но инерционен и в северном доме редко покрывает все теплопотери без перегрева поверхности.
- —Внутрипольные конвекторы — те же приборы водяного отопления, только спрятанные в пол у панорамных окон.
Комментарий инженера

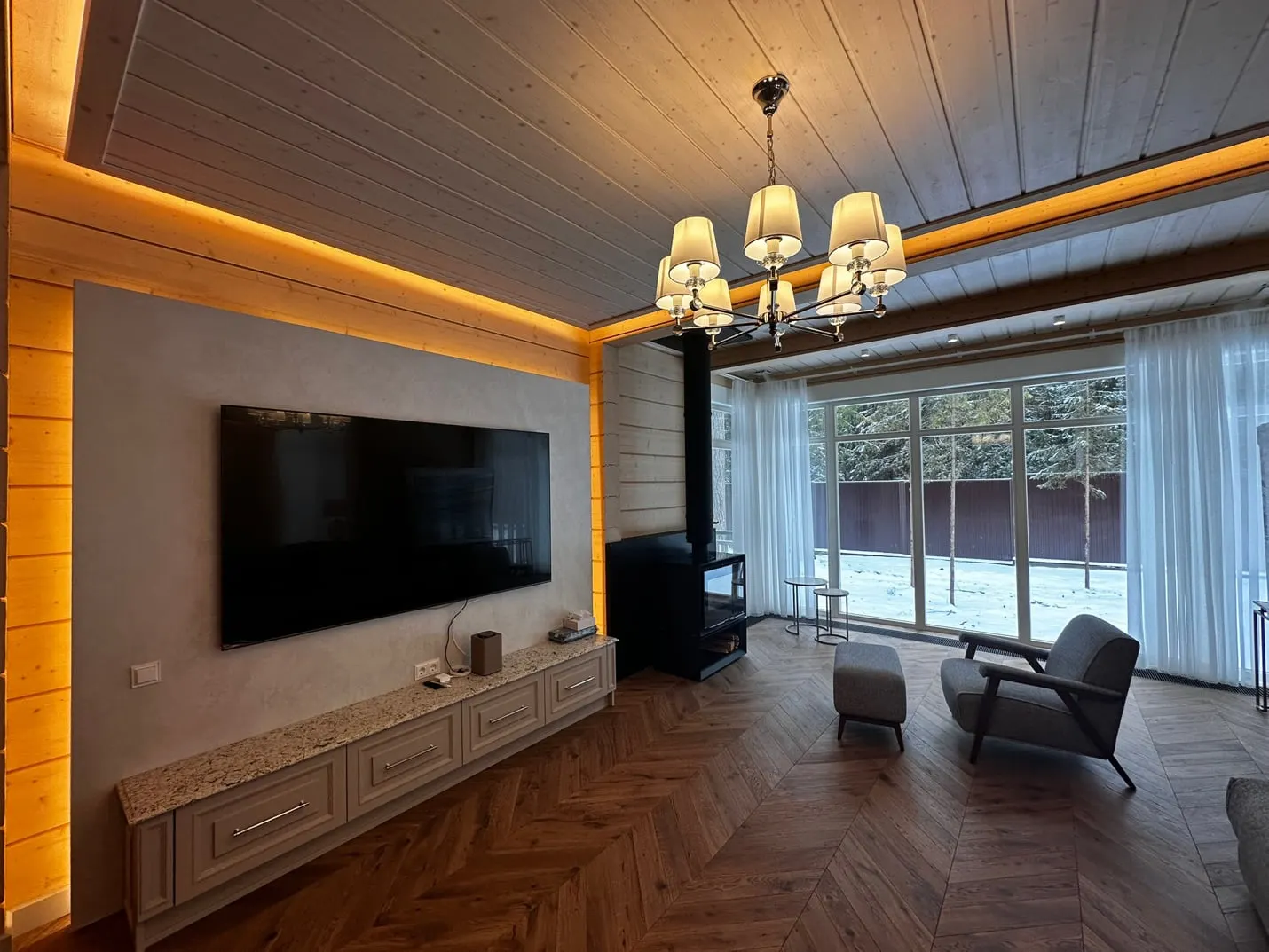

Внутрипольный конвектор, объединённый с вентиляцией, работает за два прибора: подогревает свежий воздух и отсекает холод от стекла. Для домов с витражами это часто дешевле и тише, чем конвекторы с вентиляторами плюс отдельные решётки притока.
Плюсы и минусы радиаторного отопления
| Плюс | Минус — и как его обойти |
|---|---|
| Предсказуемая мощность в любой мороз | Не греют пол — в санузлах и на первом этаже добавляют тёплый пол |
| Реагируют на автоматику быстрее тёплого пола | Инерция всё равно есть — управление строят с опережением |
| Работают с любым источником тепла | Под тепловой насос нужны радиаторы большего размера |
| Тихо и без движения воздуха | Видны в интерьере — выручают дизайнерские модели и конвекторы в полу |
| Простые сервис и ремонт | Нужны качественная вода и защита от завоздушивания |
Виды радиаторов по конструкции
Панельные стальные
Две сваренные стальные панели с каналами для воды и оребрением внутри. Самые распространённые в частных домах: доступны, быстро прогреваются, бывают с нижним подключением.
Секционные
Собираются из отдельных секций — алюминиевых, биметаллических или чугунных. Мощность меняют количеством секций.

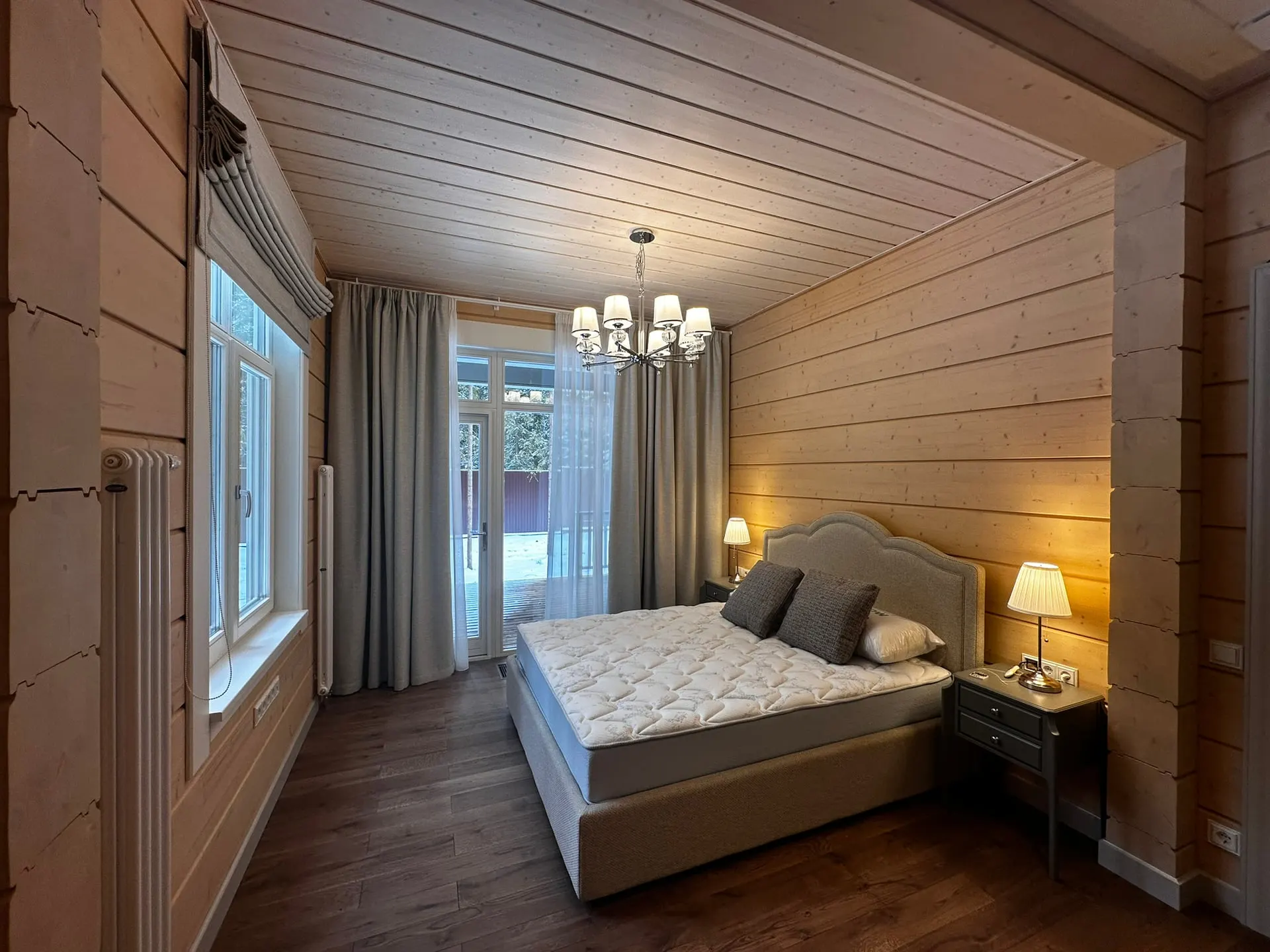

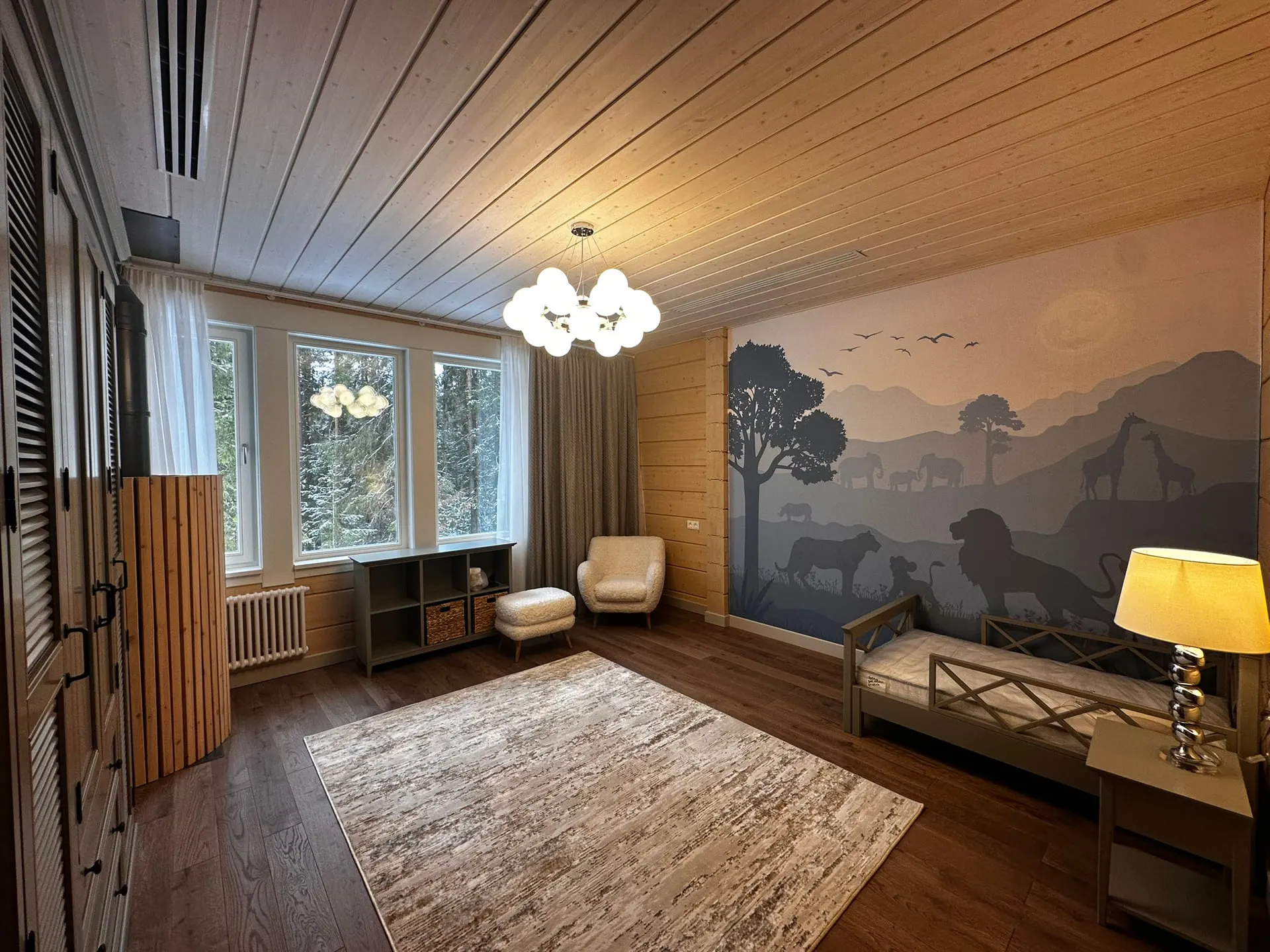

Трубчатые
Вертикальные или горизонтальные трубки между двумя коллекторами. Любая высота и длина, строгий вид, их легко чистить от пыли.
Дизайнерские
Вертикальные, зеркальные, с каменной или стеклянной панелью. Становятся частью интерьера, но мощность на метр у них обычно ниже.
Конвекторы
Медно-алюминиевый теплообменник в корпусе: настенные, низкие напольные или встроенные в пол. Греют в основном потоком воздуха.
Внутрипольные конвекторы
Встраиваются в пол у витражей, сверху видна только решётка. Бывают с естественной конвекцией и с тихими вентиляторами.
Из какого металла выбрать радиатор
| Материал | Сильные стороны | Слабые стороны | Где уместен |
|---|---|---|---|
| Сталь | Цена, быстрый прогрев, большой выбор типоразмеров | Боится кислорода в воде и слива системы на лето | Закрытая система частного дома |
| Алюминий | Высокая теплоотдача, малый вес, быстрая реакция | Чувствителен к составу воды, в одном контуре с медью нужны меры защиты | Частный дом с подготовленным теплоносителем |
| Биметалл | Стальной сердечник держит высокое давление и гидроудары | Дороже алюминия при близкой теплоотдаче | Квартиры с центральным отоплением |
| Чугун | Долговечность, устойчивость к плохой воде | Вес, медленный прогрев, хуже слушается автоматики | Классические интерьеры, ретро-модели |
В частном доме с закрытой системой, где давление невысокое и воду годами не сливают, чаще всего выигрывают стальные панельные и трубчатые радиаторы. Биметалл нужен там, где давление высокое и возможны гидроудары, — прежде всего в многоквартирных домах. Чугун выбирают за внешний вид, а не за технические характеристики.
Схемы разводки: однотрубная, двухтрубная, коллекторная
| Схема | Как устроена | Управление по комнатам |
|---|---|---|
| Однотрубная | Радиаторы стоят последовательно на одном кольце, вода остывает от прибора к прибору | Почти нет: дальние радиаторы холоднее ближних |
| Двухтрубная тупиковая | Подача и обратка идут параллельно, каждый радиатор подключён к обеим трубам | Термоголовка на каждом приборе, нужна балансировка |
| Двухтрубная попутная | Вода проходит одинаковый путь до каждого прибора | Проще балансируется в длинных ветках |
| Коллекторная (лучевая) | К каждому радиатору своя пара труб от этажного коллектора | Полное: сервопривод на каждом контуре, удобно автоматизировать |
Для климат-контроля мы используем коллекторную разводку. Трубы лежат в стяжке без соединений, любой прибор можно отключить, не останавливая весь дом, а автоматика управляет каждым помещением отдельно. Как это выглядит в системе целиком — на странице «Управляемое отопление частного дома».
Как подключить радиатор
- —Боковое одностороннее. Подача сверху, обратка снизу с одной стороны. Хорошо работает на радиаторах средней длины.
- —Диагональное. Подача сверху с одной стороны, обратка снизу с другой. Вода проходит весь прибор, поэтому схему выбирают для длинных радиаторов.
- —Нижнее. Обе трубы выходят из пола под прибором — их легко спрятать. В моделях со встроенным клапаном поток внутри распределяется как при боковом подключении, и теплоотдача почти не теряется.
- —Нижнее двустороннее (седловое). Подача и обратка снизу с разных сторон. Встречается в старых системах, у обычных радиаторов заметно снижает мощность.
На каждый радиатор ставим запорные клапаны, чтобы снимать прибор без слива системы, и воздухоотводчик. В коллекторной системе регулирующий клапан и сервопривод стоят на коллекторе, поэтому у самого радиатора обходимся без громоздких термоголовок.
Как подобрать мощность и место
Мощность радиатора подбирают по теплопотерям конкретной комнаты, а не по площади. Угловая спальня с двумя наружными стенами и панорамным окном теряет тепла в разы больше, чем внутренняя комната того же размера. Вторая поправка — температурный график: паспортную мощность указывают для горячей воды, и на графике 55/45 °C от конденсационного котла или теплового насоса тот же радиатор отдаёт почти вдвое меньше тепла.
- —Под окном, на 70–75% ширины проёма и больше: тёплый поток отсекает холод от стекла.
- —Отступ от пола — около 10 см, от подоконника — не меньше 5–10 см, от стены — 3–5 см.
- —Не закрывать экранами и плотными шторами: радиатор теряет мощность, а датчик рядом начинает ошибаться.
- —В санузлах и гардеробных — полотенцесушители и небольшие приборы на отдельном контуре.
Что дальше
FAQ
Какие радиаторы лучше для частного дома?
Для закрытой системы частного дома чаще всего оптимальны стальные панельные или трубчатые радиаторы: хорошее соотношение цены, теплоотдачи и выбора размеров. Алюминий подходит при подготовленном теплоносителе, биметалл нужен в основном в квартирах с центральным отоплением, чугун выбирают ради внешнего вида.
Какое подключение радиатора самое эффективное?
Диагональное: подача сверху с одной стороны, обратка снизу с другой. Для радиаторов средней длины почти так же работает боковое. Нижнее подключение у современных панельных радиаторов со встроенным клапаном тоже эффективно и позволяет спрятать трубы в пол.
Однотрубная или двухтрубная система — что выбрать?
Для нового дома — двухтрубную или коллекторную. Однотрубная экономит трубы, но радиаторы в ней прогреваются неравномерно, а температурой в отдельной комнате почти невозможно управлять.
Можно ли совмещать радиаторы и тёплый пол?
Да, и для северного дома это лучший вариант. Радиаторы берут основную нагрузку и быстро реагируют на погоду, пол даёт комфорт в санузлах, на кухне и в гостиной. Полу нужен отдельный смесительный контур с более низкой температурой воды.
Сколько секций радиатора нужно на комнату?
Точное число даёт теплотехнический расчёт. Ориентир «одна секция на 2 м²» годится только для типовой комнаты с одним окном и обычными стенами. Для угловых комнат, панорамных окон и низкотемпературного отопления мощность приходится увеличивать, иногда в полтора-два раза.
