В северном климате отопление работает семь-восемь месяцев в году, и от того, как оно собрано, зависят не только тепло, но и влажность, расход энергии и то, будут ли системы в доме спорить друг с другом. Мы проектируем отопление как часть климат-контроля: каждая комната получает свой контур и свой датчик, а источник тепла подстраивается под погоду на улице.
1 комната
= свой контур на коллекторе и свой сервопривод
по погоде
котёл меняет температуру воды вслед за улицей
часы
инерция тёплого пола — её учитывает автоматика
Источник тепла: газ, электричество или тепловой насос
Выбор источника начинается с того, что есть на участке. Газ даёт самое дешёвое тепло, электричество — самую простую котельную, тепловой насос — самые низкие счета при самых высоких вложениях. Часто источников два: основной и резервный на случай аварии или пиковых морозов.
| Источник | Плюсы | Что учесть |
|---|---|---|
| Газовый конденсационный котёл | Высокий КПД на низкотемпературных контурах, плавная модуляция мощности | Дымоход и отвод конденсата; лучше всего работает с тёплым полом и увеличенными радиаторами |
| Электрический котёл | Компактно, без дымохода и газа | Нужна выделенная мощность, дорогой киловатт без ночного тарифа |
| Тепловой насос воздух–вода | Выдаёт в 2,5–4 раза больше тепла, чем потребляет электричества | В мороз мощность падает; нужны низкотемпературные контуры и резервный нагреватель |
| Тепловой насос грунт–вода | Стабильная работа в любой мороз | Скважины или грунтовый коллектор на участке, высокая стоимость |
Под источник подбирают температурный график. Конденсационный котёл и тепловой насос эффективны, когда вода в обратке холодная, — значит, радиаторы должны быть крупнее, а тёплый пол — основной частью системы. Эти решения закладывают в проект сразу: после ремонта переделать их почти невозможно.
Котельная: гидравлика, которая держит всё вместе
Между источником тепла и комнатами стоит гидравлический узел. Гидрострелка или распределительная гребёнка развязывает котёл и потребителей, чтобы насосы не мешали друг другу. От неё расходятся насосные группы: прямой контур на радиаторы и конвекторы, смесительный — на тёплый пол, отдельный — на бойлер горячей воды и, если нужно, на водяной нагреватель вентиляции.
- —Насосные группы с энергоэффективными насосами на каждый контур.
- —Смесительный узел тёплого пола, который держит в петлях 30–40 °C.
- —Бойлер косвенного нагрева с приоритетом горячей воды.
- —Расширительные баки, группа безопасности, фильтры и сепараторы шлама.
- —Контроллер котельной с погодозависимым регулированием.
Для дачи выходного дня важны два режима. «Отсутствуем»: дом держит +10…+12 °C и гарантированно не размораживается. «Едем»: система заранее выходит на комфорт, чтобы к приезду прогрелись и воздух, и полы. Если зимой дом надолго остаётся без присмотра, в контур можно залить незамерзающий теплоноситель — но его учитывают при подборе насосов и котла.
Коллекторная разводка: каждая комната на своём контуре
Трубы от котельной к приборам можно развести по-разному. Однотрубная схема, где радиаторы стоят последовательно, для климат-контроля не годится: отдельной комнатой в ней не поуправлять. Двухтрубная позволяет поставить термоголовку на каждый прибор. Коллекторная, или лучевая, идёт дальше: к каждому радиатору или петле тёплого пола тянется своя пара труб от этажного коллектора.

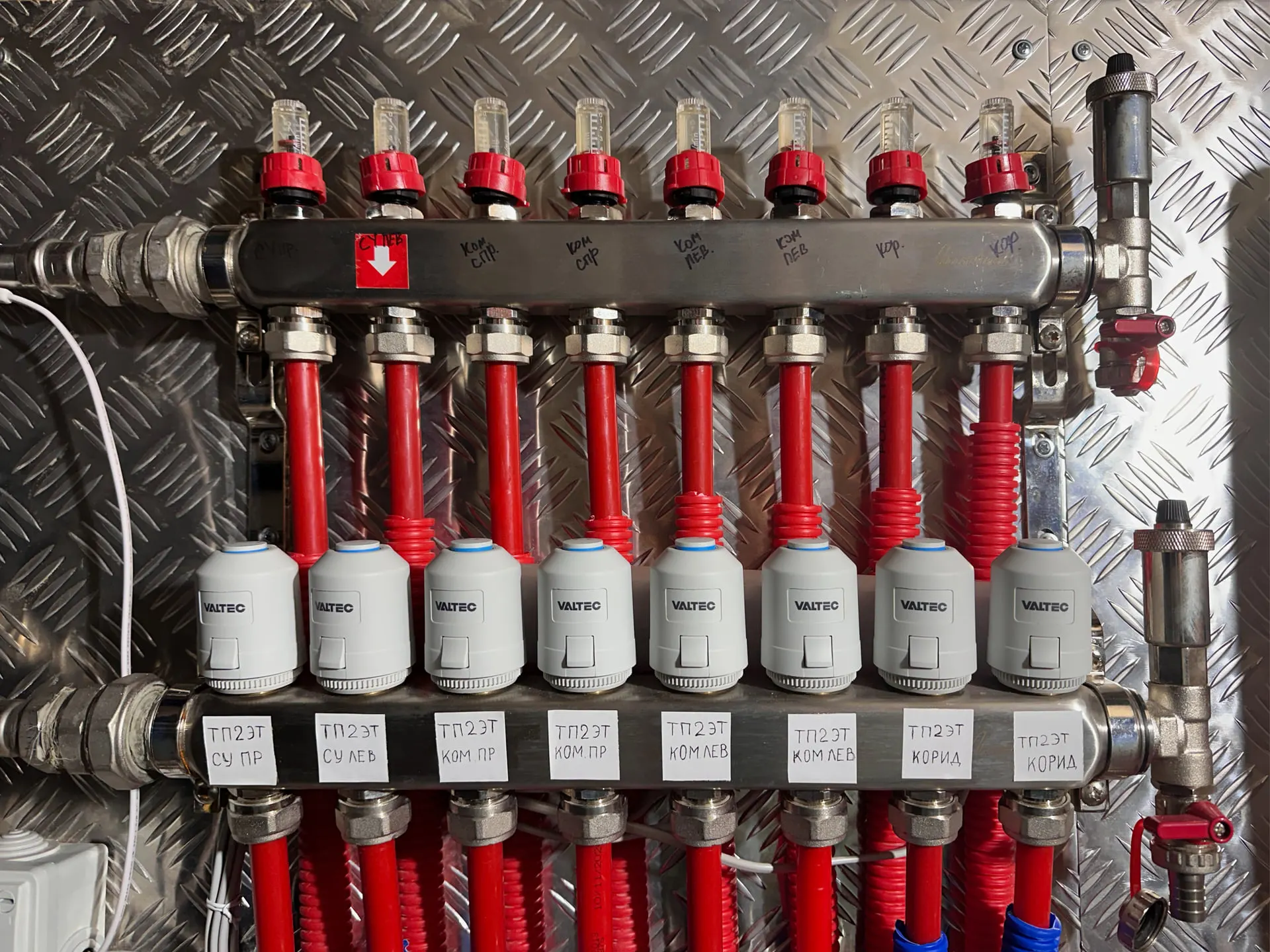

Коллектор с сервоприводами — точка, где автоматика управляет теплом. Контроллер получает температуру комнаты с датчика и открывает или закрывает нужную петлю. Не нужны термостаты с кнопками в каждой комнате и ручная балансировка кранами — это делает система.
Комментарий инженера
Мы ставим сервоприводы на 24 В: в коллекторном шкафу безопасное напряжение, а команды приходят от контроллера климата, а не от разрозненных комнатных термостатов. Каждую петлю подписываем по помещениям — через пять лет сервисному инженеру не придётся гадать, какая труба ведёт в детскую.
Радиаторы, конвекторы и тёплый пол
Отопительные приборы выбирают по теплопотерям помещения, интерьеру и тому, как люди пользуются комнатой.
Радиаторы
Быстрее других приборов реагируют на команды автоматики и отсекают холод от окна. Стальные панельные, трубчатые, дизайнерские — подробно в статье о радиаторном отоплении.
Внутрипольные конвекторы

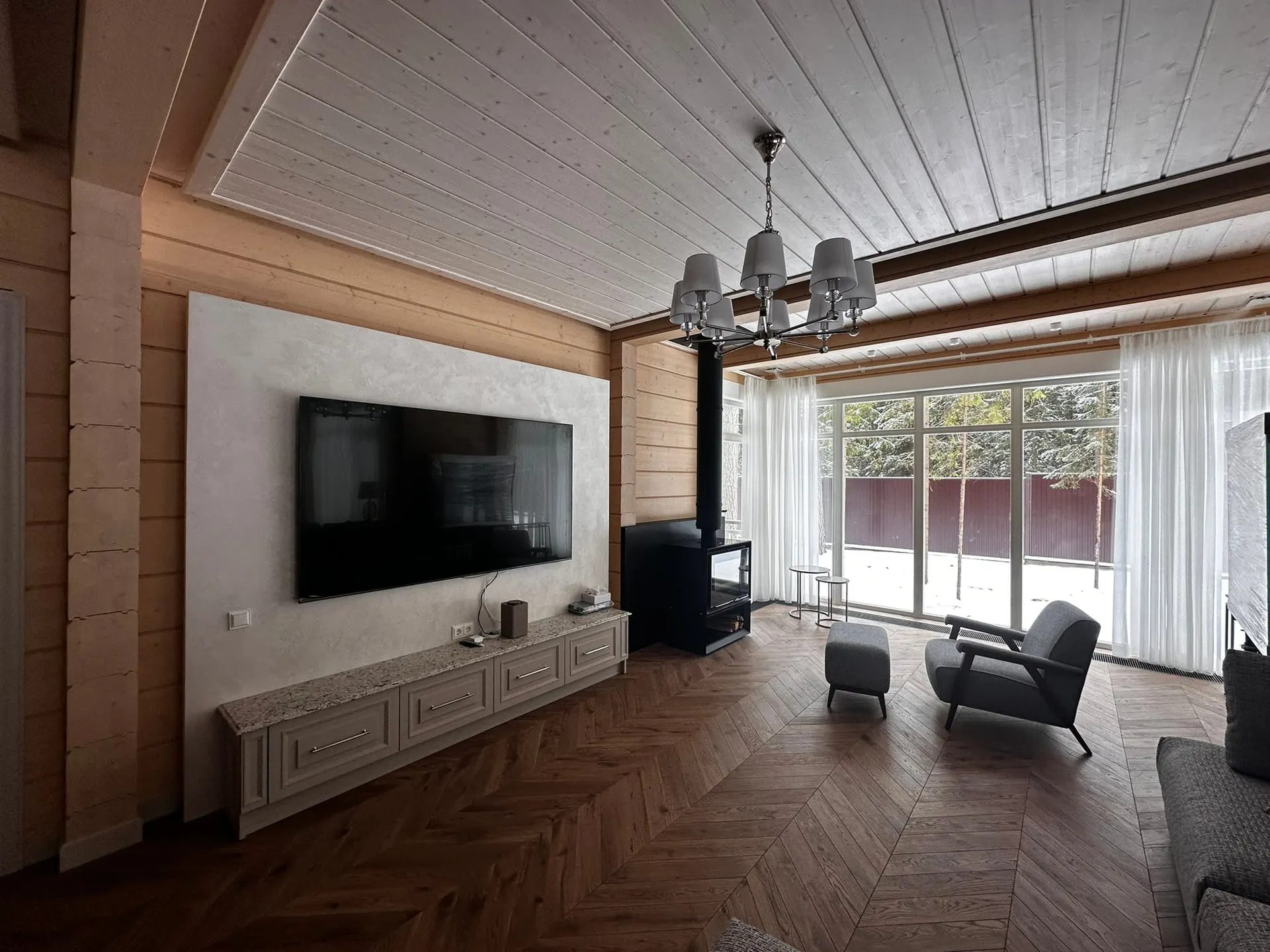

Встраиваются в пол вдоль панорамных окон. Их можно совместить с притоком свежего воздуха: он сразу подогревается и не тянет холодом.
Водяной тёплый пол
Ровное мягкое тепло и тёплая плитка в санузлах. Очень инерционен, поэтому им управляют с опережением, по сценариям.
Отопление в стенах и потолке
Трубы в штукатурке стен или в потолке для интерьеров без видимых приборов. Требует точного проекта и согласования с отделкой.
Тёплый пол как единственный источник тепла в северном доме — рискованная идея. Чтобы покрыть теплопотери в мороз, поверхность приходится греть выше комфортных 26–29 °C: ходить горячо, паркет пересыхает и ведёт себя непредсказуемо. Надёжнее связка: радиаторы или конвекторы берут основную нагрузку, а пол работает на комфорт.
Однажды клиент хотел отапливать гостиную только полом: мраморная полоса по периметру и паркет в центре. Мы отказались от такого проекта, его сделали другие исполнители. После первой зимы паркет повело, мрамор потрескался, а в доме было холодно — систему пришлось перестраивать на конвекторы.
Автоматика отопления: погода, комната, сценарий
Управление отоплением работает на трёх уровнях. Погодозависимая автоматика котельной меняет температуру воды по уличному датчику: в оттепель в контуре прохладнее, в мороз горячее. Комнатный уровень открывает и закрывает петли по датчикам температуры. Сценарии задают уставки по времени и событиям: ночь, отъезд, приезд гостей.
- —Уличный датчик — на северной стене в тени, подальше от окон, вентиляционных выбросов и наружных блоков кондиционеров.
- —Комнатные датчики — на внутренней стене на высоте 1,2–1,5 м, не над радиатором и не на солнце.
- —Датчики пола — в стяжке тёплого пола, чтобы не перегреть покрытие.
- —Датчики воды — на подаче и обратке контуров для защиты и диагностики.
Главная задача контроллера — не дать отоплению и кондиционеру работать одновременно. Для каждой комнаты задаётся одна уставка и мёртвая зона: например, отопление догревает до 22 °C, а кондиционер включается только выше 24 °C. Как это реализовано и какие датчики нужны — на странице «Контроллер и датчики».
Проект и монтаж отопления
- 01
Теплотехнический расчёт
Теплопотери каждой комнаты по реальным стенам, окнам и перекрытиям, а не «100 Вт на квадрат».
- 02
Гидравлика
Диаметры труб, насосы, балансировка петель, схема котельной и смесительных узлов.
- 03
Монтаж
Разводка в стяжке и стенах, коллекторы в шкафах с доступом, котельная. Трубы до заливки стяжки опрессовываем.
- 04
Запуск
Промывка и заполнение, настройка погодозависимой кривой, проверка каждой петли и каждого датчика.
Трубы в стяжке держим под давлением, пока бетон набирает прочность, — так любое повреждение видно до укладки покрытия. Первый прогрев тёплого пола делаем плавно, по графику: резкий нагрев свежей стяжки даёт трещины.
Что дальше
FAQ
Можно ли отапливать дом только тёплым полом?
В хорошо утеплённом доме с небольшими окнами — иногда да. В домах с панорамным остеклением и в северном климате тёплый пол обычно не покрывает теплопотери без перегрева поверхности. Надёжнее сочетать его с радиаторами или внутрипольными конвекторами.
Что лучше для загородного дома: газовый котёл или тепловой насос?
Если на участке есть магистральный газ, конденсационный котёл даёт самое дешёвое тепло при умеренных вложениях. Тепловой насос выгоден там, где газа нет, а дом хорошо утеплён и отапливается низкотемпературными контурами. Часто насос ставят основным источником, а электрический котёл — резервом на морозы.
Зачем нужна погодозависимая автоматика?
Она меняет температуру воды в системе вслед за улицей. В оттепель котёл не гонит горячую воду, в мороз заранее поднимает температуру. Дом держит ровную температуру без перетопов, а котёл работает в экономичном режиме.
Нужны ли термостаты в каждой комнате?
Нужен датчик температуры в каждой комнате, но не обязательно отдельный термостат с кнопками. В климат-контроле датчики передают данные в общий контроллер, а уставки меняются с панели или телефона. На стенах остаётся минимум приборов.
Какой теплоноситель выбрать для дачи, где зимой не живут постоянно?
Чаще всего оставляем воду и держим дом в режиме «Отсутствуем» на +10…+12 °C с удалённым контролем и резервным источником тепла. Незамерзающий теплоноситель страхует от разморозки при долгом отключении, но хуже переносит тепло и требует более мощных насосов и совместимых котла и уплотнений.
