Вентиляция, кондиционирование, отопление и увлажнение по отдельности умеют только одно: дуть, охлаждать, греть или распылять. Чтобы в комнате держались 22 °C, 40% влажности и свежий воздух, кто-то должен видеть картину целиком. Эту роль берёт на себя локальный контроллер с датчиками в каждом помещении. Чем такая автоматика отличается от умного дома, мы разобрали в статье «Климат-контроль и умный дом». Здесь — про железо и логику.
Контур управления
- Датчики в комнатах и на улице→
- Контроллер в щите→
- Логика и приоритеты→
- Приводы, клапаны, насосы, блоки→
- Новое измерение
Щит автоматики: что внутри
Сердце системы — программируемый логический контроллер (ПЛК) в щите автоматики. Это промышленное устройство, которое годами работает без перезагрузок и не зависит от облачных сервисов. Вокруг него — модули ввода-вывода для датчиков и приводов, блоки питания 24 В, защитная автоматика, реле и шлюзы для связи с оборудованием.
- —Контроллер с программой, написанной под конкретный дом.
- —Модули ввода-вывода: входы для датчиков, выходы на приводы и насосы.
- —Блоки питания 24 В, автоматические выключатели, реле.
- —Шлюзы Modbus, KNX или BACnet для кондиционеров, вентустановки и котла.
- —Источник бесперебойного питания, чтобы автоматика пережила короткое отключение света.
- —Маршрутизатор для удалённого доступа — только для просмотра и управления, не для работы логики.
Щит ставим в техническом помещении рядом с вентустановкой или котельной, с запасом места на расширение. Все линии подписаны, а схемы и программа передаются заказчику вместе с исполнительной документацией.
Какие датчики нужны и что они измеряют
| Датчик | Где стоит | Чем управляет |
|---|---|---|
| Температура в комнате | Внутренняя стена, 1,2–1,5 м от пола | Отопление, кондиционер, догрев притока |
| Влажность | Жилая зона, вдали от санузла и окна | Увлажнение, режимы вентиляции |
| CO₂ | Спальни, гостиная, кабинет, детская | Расход свежего воздуха по зонам |
| Улица | Северная стена в тени | Погодозависимое отопление, защита от обмерзания |
| Приток и вытяжка | Воздуховоды у установки | Догрев, рекуператор, аварийные режимы |
| Перепад давления | На фильтрах вентустановки | Сигнал о замене фильтров |
| Температура пола | В стяжке тёплого пола | Защита покрытия от перегрева |
| Протечка | Под котлом, модулем увлажнения, в санузлах | Перекрытие воды электрокранами |

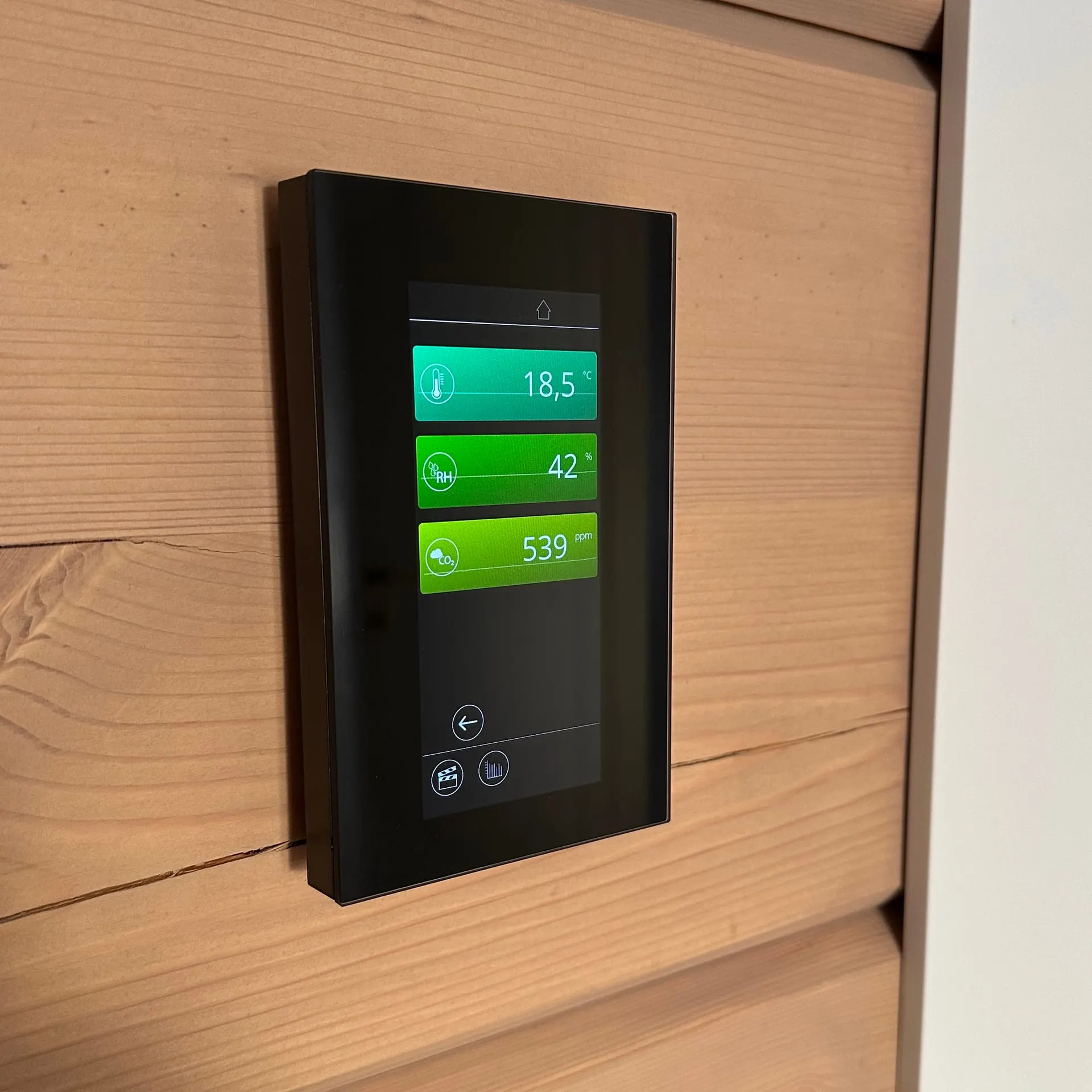

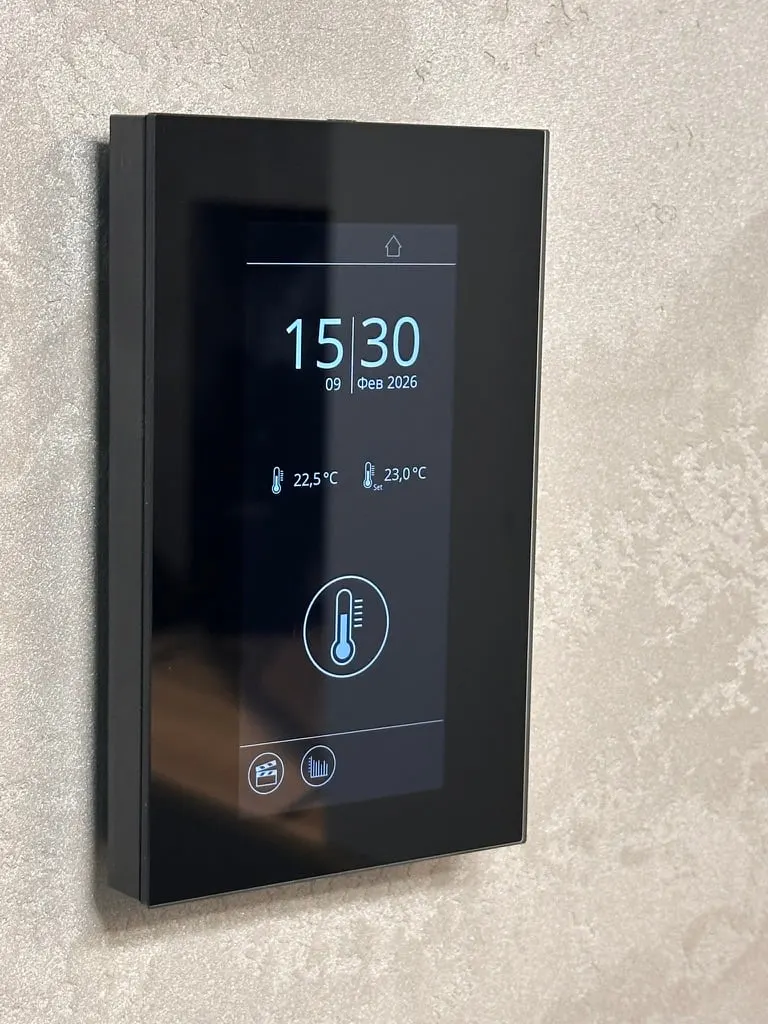

Температуру, влажность и CO₂ часто объединяют в одном комнатном датчике или в настенной панели. Это удобно, но место такой панели выбирают по правилам датчика, а не по тому, где красивее смотрится выключатель.

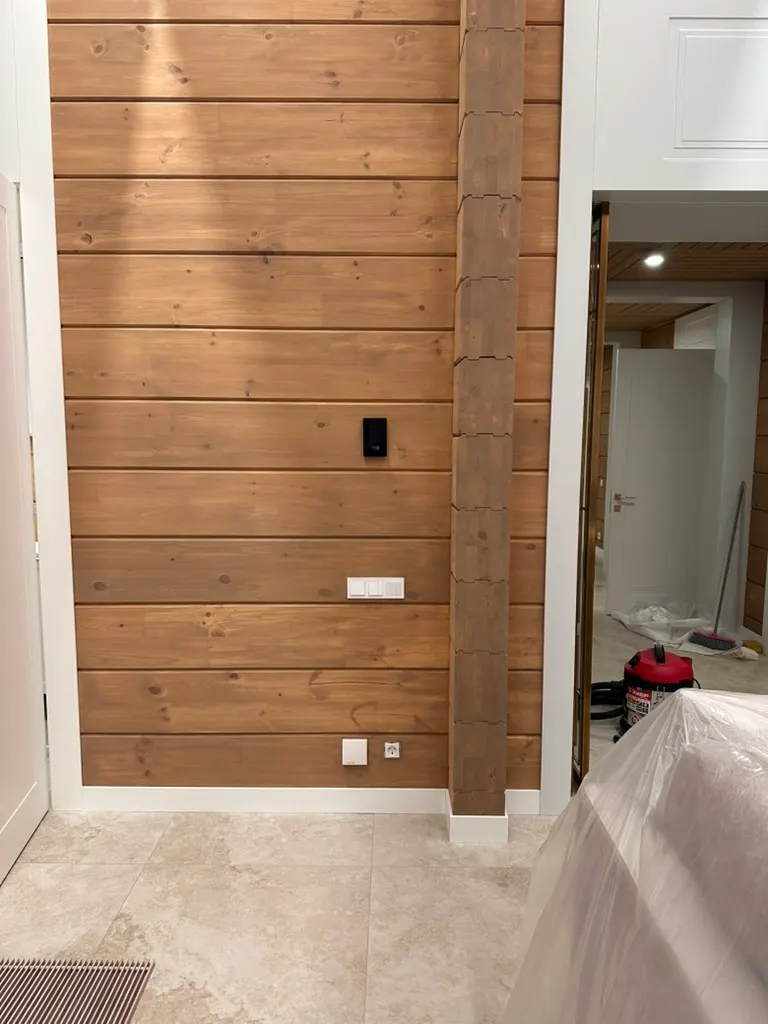

Где ставить датчики, чтобы им можно было верить
Датчик измеряет только ту точку, где висит. Если она неудачная, автоматика будет честно и точно поддерживать неправильный климат.
- —Не на наружной стене и не у окна: зимой датчик покажет холод, которого нет в центре комнаты.
- —Не над радиатором, не у конвектора и не в струе кондиционера или приточной решётки.
- —Не на солнце и не рядом с техникой: телевизор, лампа или роутер греют датчик на несколько градусов.
- —Не у входной двери и не в нише шкафа — там нет нормальной циркуляции воздуха.
- —Отверстие под датчиком в гипсокартонной стене закрываем: воздух из полости стены сбивает и температуру, и влажность.
Из практики
В одном доме автоматика умного дома воевала с открытой форточкой в кабинете: датчик у окна видел мороз, котёл перегревал комнату, затем включался кондиционер, а влага от увлажнения оседала на мебели. Помогло перенести один датчик и учесть в логике инерцию отопления. Историю целиком мы рассказали в статье о климат-контроле и умном доме.
Чем управляет контроллер
Отопление

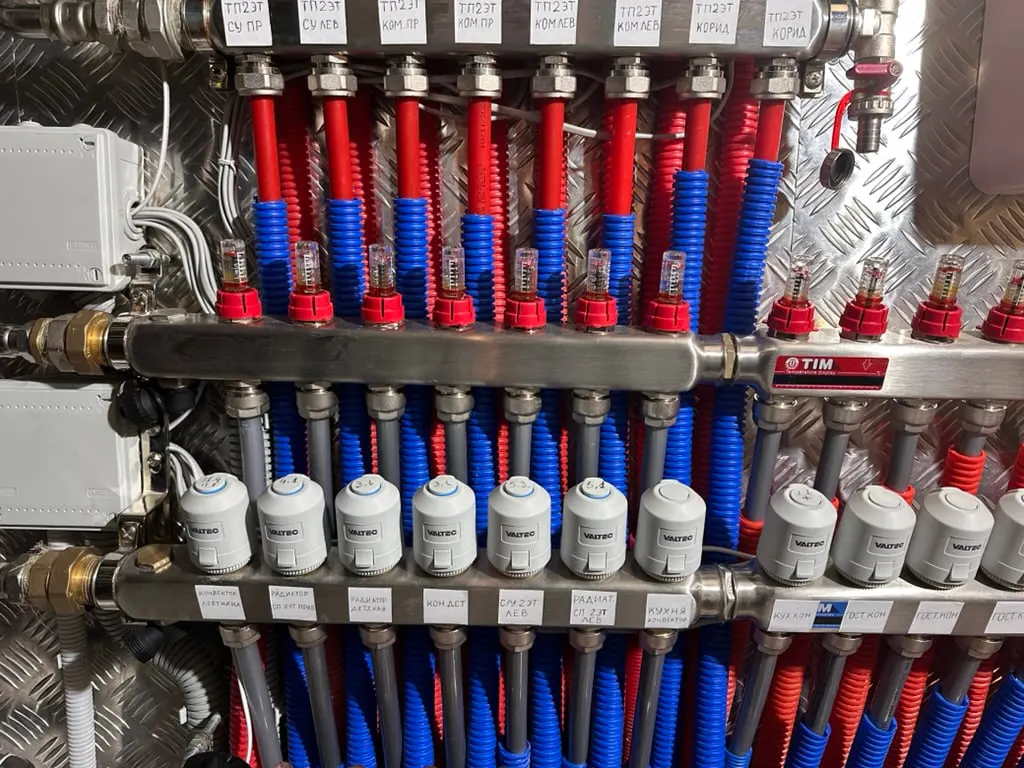

Сервоприводы на петлях коллектора, насосы и смесительные узлы, температура воды в контурах.
Вентиляция
Скорость вентиляторов, догрев, режим рекуператора, моторизованные клапаны зон по CO₂.
Кондиционирование
Включение, режим и уставка каждого внутреннего блока через шлюз — без отдельных пультов.
Увлажнение
Зоны и производительность форсунок по датчикам влажности, остановка при открытом окне.
Связь с оборудованием — по проводам. Кондиционеры и вентустановки подключаем по Modbus, приводы — сигналом 0–10 В или дискретным выходом, простые устройства — сухим контактом. Беспроводные датчики допустимы в готовом интерьере, но основную систему строим на кабеле: батарейки не садятся, радиоэфир не глохнет.
Логика: приоритеты, мёртвые зоны и сценарии
Главная работа контроллера — не включать и выключать приборы, а решать, какой из них сейчас нужен. Для этого в программе заданы приоритеты и мёртвые зоны.
- —Одна уставка на комнату. Отопление и кондиционер работают от одной цифры с зоной нечувствительности между ними и не включаются одновременно.
- —Инерция. Тёплый пол готовят заранее, а кондиционер используют как быстрый доводчик.
- —Взаимное влияние. Когда вентиляция уходит в интенсивный режим, контроллер заранее добавляет увлажнение и догрев притока.
- —Защиты. Обмерзание рекуператора, перегрев пола, протечка, авария котла — система реагирует сама и присылает уведомление.
| Сценарий | Что происходит |
|---|---|
| Дома | Комфортные уставки по комнатам, вентиляция по CO₂ |
| Ночь | Тише вентиляторы, прохладнее в спальнях, мягкий режим кондиционеров |
| Отсутствуем | Минимальный воздухообмен, пониженная температура, увлажнение выключено |
| Едем | Дом заранее выходит на комфорт к назначенному времени |
| Гости | Больше свежего воздуха в гостиной и столовой |
Работает без интернета, управляется из любой точки
Вся логика живёт в щите на объекте. Если пропал интернет или сломался роутер, дом продолжает держать температуру, влажность и свежий воздух — вы просто на время не видите цифры в телефоне. Удалённый доступ идёт через защищённое подключение и нужен для контроля, смены сценариев и сервисной диагностики.
Интерфейсов может быть несколько: настенная панель в гостиной, приложение на телефоне, экран в щите для сервиса. При желании климат выводят и в интерфейс умного дома через Modbus, KNX или API, но управление остаётся за климатическим контроллером.
Проект автоматики и запуск
- 01
Функциональное задание
Как вы живёте: режимы, приоритеты по комнатам, что можно менять самим, а что только сервису.
- 02
Схемы и кабельный журнал
Щит, точки датчиков, трассы кабелей к каждому прибору. Кабели закладываем на черновом этапе вместе с электрикой.
- 03
Программа
Пишем логику под конкретный дом, а не берём шаблон «на все объекты».
- 04
Пусконаладка
Проверяем каждый датчик и привод, настраиваем сценарии и уставки, учим семью пользоваться панелью.
После сдачи мы на связи: первые недели корректируем уставки по ощущениям семьи, дальше — обновляем программу, если в доме меняется образ жизни или появляется новое оборудование.
Что дальше
FAQ
Можно ли управлять климатом с телефона?
Да. Удалённый доступ к контроллеру позволяет смотреть показания, менять уставки и сценарии, получать уведомления об авариях. При этом автоматика работает локально, и без интернета дом продолжает держать климат.
Сколько датчиков нужно в доме?
Минимум — датчик температуры в каждой отапливаемой комнате и уличный датчик. Для зональной вентиляции добавляются датчики CO₂ в спальнях, гостиной и кабинете, для увлажнения — датчики влажности по зонам. В доме на шесть-восемь жилых комнат обычно выходит 15–30 точек измерения вместе с датчиками в установках и котельной.
Можно ли подключить мои кондиционеры к общей автоматике?
Как правило, да: у большинства производителей есть шлюзы Modbus или KNX для внутренних блоков. Совместимость важно проверить до покупки, поэтому модели кондиционеров и вентустановки мы подбираем вместе с автоматикой.
Беспроводные или проводные датчики — что надёжнее?
Проводные. Им не нужны батарейки, они не теряют связь из-за стен и помех и опрашиваются контроллером постоянно. Беспроводные датчики оставляем для готовых интерьеров, где проложить кабель уже нельзя.
Что будет с автоматикой, если отключат электричество?
Короткие отключения щит переживает на источнике бесперебойного питания. После долгого отключения контроллер сам перезапускается, восстанавливает режимы и присылает уведомление. Для загородного дома советуем резервное питание и для котельной, чтобы отопление не остановилось в мороз.
