Кондиционирование
в климат-контроле

Основы про
кондиционеры

Системы кондиционирования делятся на 4 типа:

• Сплит-система — один наружный и один внутренний блок, как правило максимальное расстояние между блоками не превышает 15 метров.
• Мультисплит-система — один наружный и от 2 до 9 внутренних блоков, на каждый внутренний блок идёт своя трасса фреонопровода от наружного.
• VRF/VRV-система — кондиционирование, предназначенное для крупных зданий и большого числа помещений. Различают двух- и трёхтрубные системы. В двухтрубной системе все внутренние блоки должны работать в одном режиме. В трёхтрубной системе блоки в разных помещениях можно включать в режиме работы на холод и на тепло одновременно. Подключение блоков происходит по транзитной схеме.
• Мини VRF/VRV-система — системы, оснащённые сильным компрессором для поддержания работы на длинных трассах, но меньшей мощности тепло- и холодопроизводительности, чем классические VRF/VRV-системы.
• Моноблочные кондиционеры — внутренний и наружные блоки объединены в один корпус, предназначены для работы в помещениях, где невозможен монтаж классических систем. Этим системам требуется вывод на улицу сброса тепла и слив конденсата.

По внутренним блокам различают следующие виды:

• Настенные — привычные системы кондиционирования.
• Кассетные — встраиваемые в потолочные конструкции. Бывают однопоточные, двухпоточные и четырёхпоточные блоки. Ещё есть блоки с распределением воздуха на 360°.
• Напольно-потолочные — блоки, которые можно разместить горизонтально на потолке или вертикально у стены на полу. Похожи на настенные способом крепления, но в остальном у них разный способ забора и распределения воздуха.
• Колонные — кондиционеры, устанавливаемые на пол, как правило применяются в очень больших помещениях.
• Канальные — блоки скрытого монтажа, требуют дополнительных элементов для монтажа и воздухообмена.
• Мобильные (моноблочные) — кондиционеры, которые можно передвигать по помещению. Устанавливаются и убираются без капитального монтажа элементов. Имеют накопительную ёмкость для конденсата, которую нужно часто опустошать. Гибкий воздуховод для сброса тепла на улицу.
• Оконные (моноблочные) — устанавливаются в оконную раму, нет накопительной ёмкости под конденсат. Сбрасывают тепло с уличной стороны корпуса.

Ещё есть системы:

• Чиллер-фанкойл — использующие воду как основной хладагент.
• Руфтоп или крышные — предназначенные для крупных производств или офисных зданий.
• Прецизионные кондиционеры — для поддержания климата с высокой точностью, чаще всего используется в серверных и ЦОДах.
• Компрессорно-конденсаторные блоки и тепловые насосы — специализированное оборудование для отопления или охлаждения.

Как работает
кондиционер

Часто можно встретить описание выгоды от работы кондиционера, что он даёт больше тепловой энергии, чем потребляет электрической. И это конечно правда, приблизительно 4 кВт тепла на 1 кВт электричества. Но это не магия, которая создаёт что-то из ничего, это физика. Электричество приводит в работу компрессор, вентиляторы и автоматику. А тепловую энергию кондиционер берёт из окружающей среды. И в этом вся его прелесть.

За счёт температур испарения и концентрации фреона в системе охлаждается воздух, проходящий через радиатор внутреннего блока, а тепло переносится на радиатор наружного блока и выбрасывается вентилятором. И наоборот для режима обогрев. Так получается, что между внутренним и наружным блоком проходит три соединения:

• — Жидкостная труба фреона.
• — Газовая труба фреона.
• — Кабель связи 5×1,5 или 4×1,5.

Свежим воздухом тут и не пахнет. Система создана только для управления температурой в помещении. Встречаются кондиционеры с подмесом свежего воздуха, но технически они способны выдавать только 30 м³/час свежего воздуха. Как мы уже описывали в статье про вентиляцию, для комфортного нахождения на 1 человека нужно 60 м³/час.

Практически любой вид кондиционера выполняет свою функцию. Одни лучше, другие хуже, или просто созданы под определённые задачи. Но сколько людей столько и «красивых цветов в палитре».

Зачем прятать
кондиционер

Настенный блок часть системы для контроля климата. Он охлаждает и греет помещение. Но часто дизайнерам не нравится внешний вид оборудования на стене, оно спорит с авторским видением интерьера. Часто дизайнеры отказываются от подрядчика, который говорит правду и не готов уступать качеству в угоду визуальным предпочтениям. Например, на всю квартиру в 150 м² нужна вентиляционная установка производительностью 600 м³/час. В каждой комнате есть приточная и вытяжная решётка, разной длины, но в общей сумме 13 метров длиной. И кондиционер в комнате 20 м² имеет производительность по воздуху 600 м³/час, а дизайнер не хочет настенный блок. Возникает конфликт комфорта и эстетики, физики и формы, расчётов и фантазий. Производители для поднятия продаж придумали канальные блоки кондиционирования: «Отныне нет блоков на стене!».

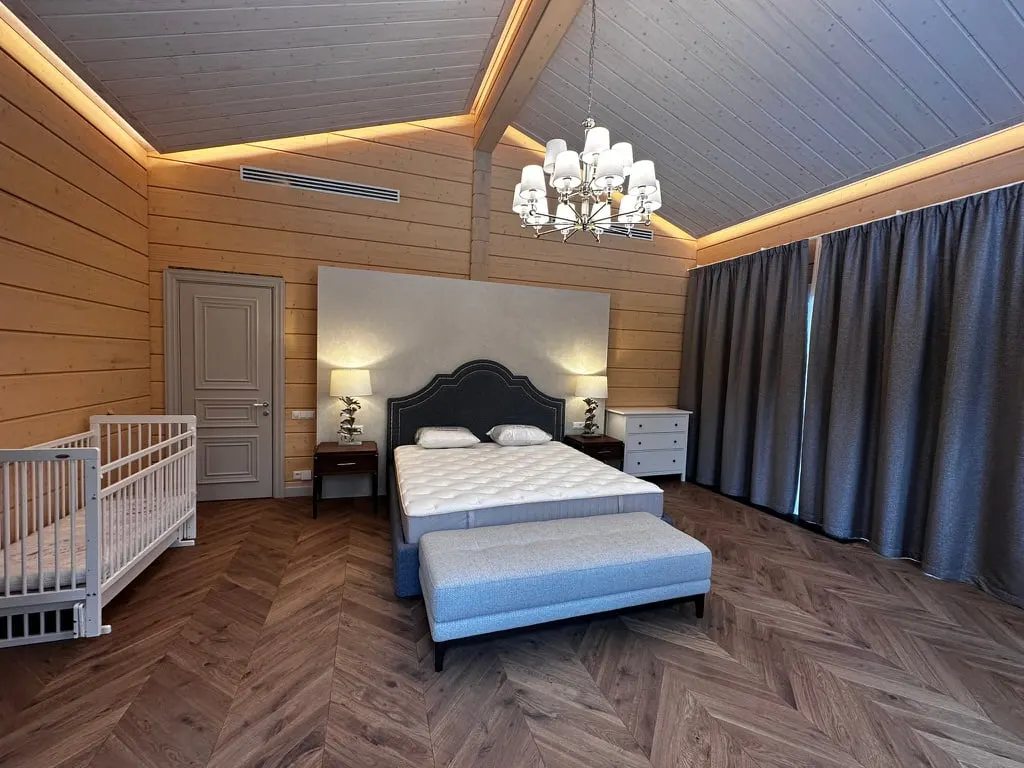

Канальный внутренний блок уходит за потолок или в соседнюю техническую комнату. В жилой зоне остаются решётка притока и решётка вытяжки, если нужно, панель с датчиками. Есть ряд нюансов, которые производители написали под звёздочкой мелким шрифтом. Но кого они волнуют. Главное «ТЕПЕРЬ НЕ ВИДНО».

Новая беда: теперь «большие решётки» или «их много». Бессовестные инженеры и тут идут на поводу и уже портят качество своей работы. В результате техника и коммуникации замурованы, а результата от их работы нет. Всё удушено и полного объёма производительности техника не выдаёт. Деньги потрачены впустую.

Теперь про ряд нюансов для тех, кому важны реальные минусы:

• Обслуживание и люк. Канальные кондиционеры необходимо обслуживать, а они за потолком или стеной. Это значит, что нужен один большой люк. Или 2 поменьше. После пары открытий этого люка появляются задиры по краям, отпечатки на поверхностях, проседания, искривления и другие неприятные эстетические проявления. Но дизайнеру уже всё равно, фотографии для портфолио он(она) сделала, а вы живите с этим.
• Стоимость инсталляции. К классическим кондиционерам подводится фреонопровод, кабель и организовывается дренаж. Сам блок устанавливается на поверхность или крепится к потолку. Канальному кондиционеру дополнительно требуется обвязка системами воздуховодов, камеры статического давления и распределительные решётки. Эти коммуникации дороги в монтаже и в изготовлении. Стоимость может доходить до стоимости самой техники, а иногда и превосходить её. Минимальный объём коммуникаций и техники сейчас 160 мм по высоте. Дополнительно технику нужно обойти электрикой и строительными конструкциями ГКЛ (гипсокартонными конструкциями) и организовать технические люки.
• Съедаемый жилой объём. Строя дом и покупая квартиру вы платите не за квадратные метры, а за кубические. На сколько дороже квартира с черновыми потолками 4 метра относительно потолков 3 метра высотой. Теперь представим, у вас забирают 25 сантиметров этой высоты на площади 30 квадратов из 100.

  Квартира стоила 50 млн ₽

  Стоимость кубического метра при потолках 3 метра = 50 000 000 / (100 × 3) = 166 667 ₽/м³

  Стоимость пространства, которую отобрал канальный кондиционер = 0,25 × 30 × 166 667 ₽ = 1 250 000 ₽

  Это стоимость, которую простили красоте от канального кондиционера. А если инженер или монтажник был «не очень», то может увеличиться или площадь опуска потолка, или сам опуск дойти до полуметра.

• Здоровье. Самое дорогое в хит-параде минусов — это ваше здоровье. Собственно минус в возможности обслуживания. У любого блока кондиционирования обслуживание происходит с доступом со всех сторон загрязнения. Кондиционер классически обрабатывают в 5 этапов: обработка радиатора химией, обработка радиатора метиловым спиртом 97% и выше, смыв химии дистиллированной водой, чистка и обработка конденсационного поддона, чистка и обработка фильтров и лопастей моторов. Канальный блок по своей конструкции не предусматривает такой возможности. В лучшем случае вы обработаете/замените фильтры и частично дезинфицируете радиаторы. Именно частично. Это опять минусы конструкции. Полноценную чистку и дезинфекцию невозможно произвести из-за конструкции прибора. Это опасно для вашего здоровья. Кондиционеры чистят 2 раза в год не просто так. Очень много грязи, микроорганизмов и микробиологии заводится в этих приборах. Вплоть до плесени. А это загубленное здоровье ваше и вашей семьи.

Куда убрать
канальный блок

Если вы решили устанавливать канальный блок, то для расположения подберите технические помещения, коммуникации разведите через коридоры и встраиваемую мебель, так вы минимизируете потерю полезного пространства и люки не будут мозолить глаза. В гостиной в Выборге мы установили технику в потолочном пространстве технической кухни. Люк организован на полный размер и практически не заметен. Наружные блоки собраны колонной на фасаде. Трассы проложены в перекрытиях между этажами — не висят коробом вдоль карниза и не понижают уровень потолка.

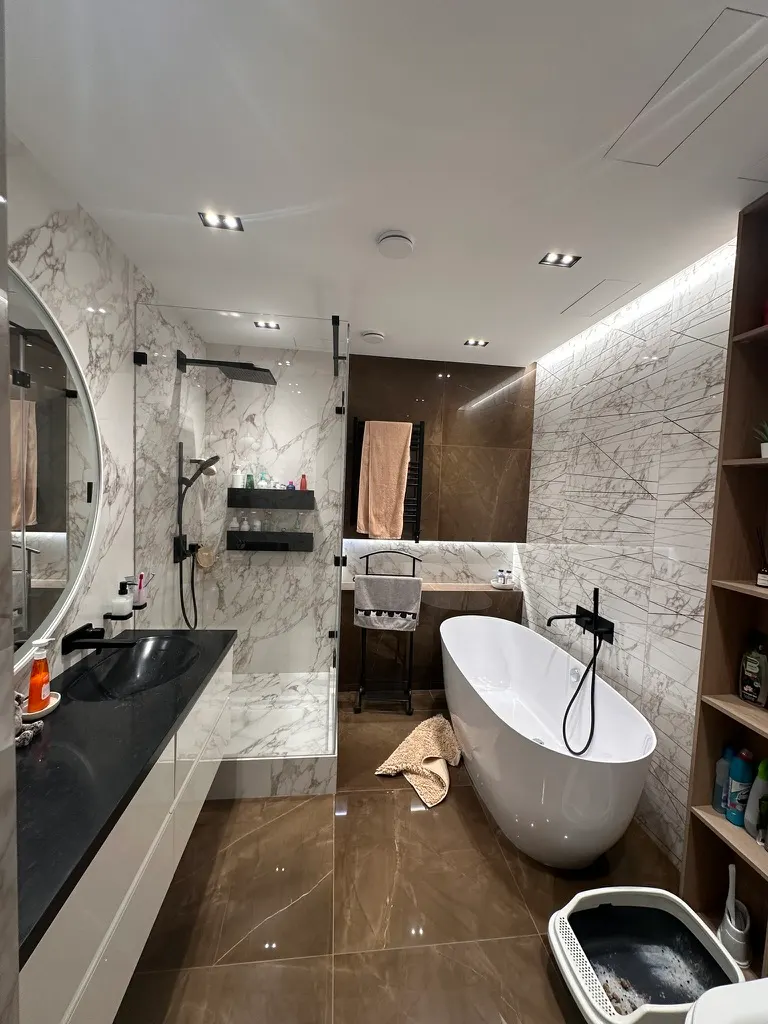

В московской квартире сервисный люк канала совмещён с усиленной вытяжкой гостевого санузла: доступ есть, а потолок гостиной не режут ради фильтра. Это проектное решение, его не придумать на объекте «по месту», оно требует согласования со всеми разделами и подрядчиками для избежания пересечек.

Зоны
и датчики

Один канальный блок на множество помещений — типичная ошибка. Спальня, кабинет у окна и гостиная ведут себя по-разному и требуют разного подхода и количества холода. Лучше оснащать каждое помещение своим прибором. Попытка собрать все помещения на одно устройство очень дорогая и никогда не эффективная. Растёт количество устройств, проводов, приводов, клапанов, труб, датчиков, а результат один — зоны нельзя настроить всем как хочется.

Индивидуальная зона со своими устройствами позволяет настраивать климат под свои нужды и ощущение комфорта. Количество кондиционеров соответствует числу помещений, а сопутствующих устройств будет меньше, а следовательно система будет надёжнее.

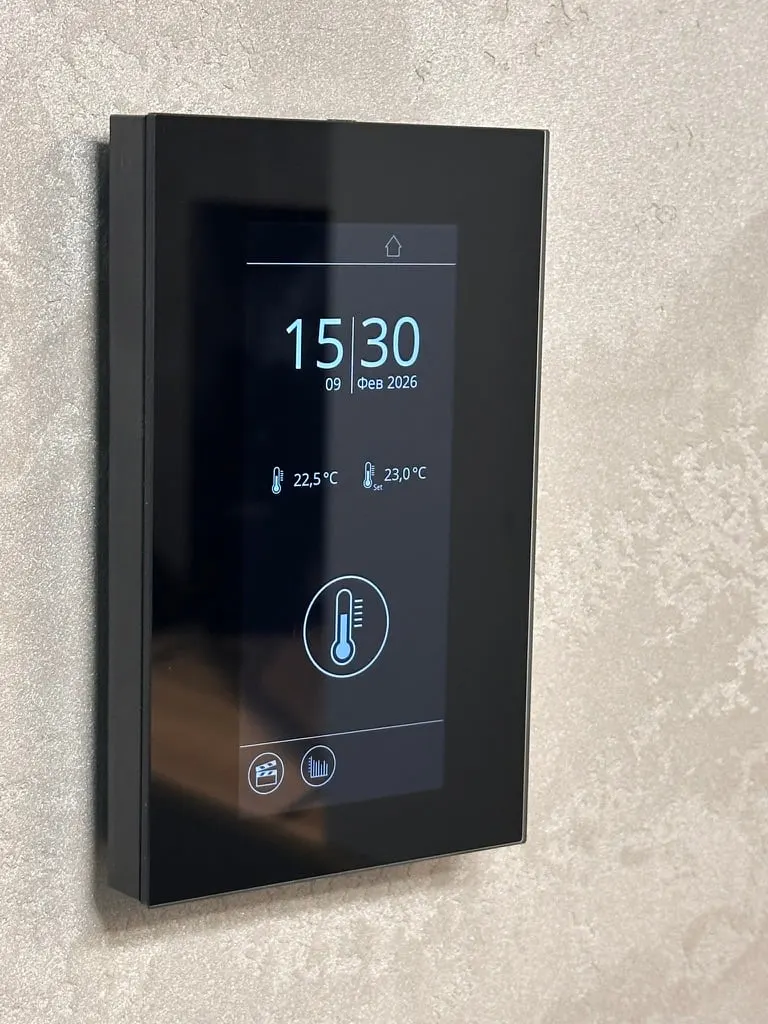

На наших объектах в Выборге и Москве настенные панели Segnetics со встроенными датчиками CO₂, влажности и температуры помогают зонально регулировать температуру в помещении и скорость работы кондиционера. Пульты стоят в каждом помещении, где живут, а не в коридоре или только в одном месте. Одно устройство для управления одной зоной, без грядки пультов для каждой системы.

Канальный кондиционер умеет дуть во все комнаты одинаково. Климат-контроль делают для обратного — каждая комната индивидуальна.

Тёплый пол
и вентиляция

Кондиционер отвечает за температуру воздуха, не за свежесть. Без приточно-вытяжной вентиляции вы получите прохладный спёртый воздух. Вентиляция зимой сушит — без увлажнения паркет и слизистые страдают. Для подбора кондиционера нужно учитывать воздухообмен от вентиляции.

Тёплый пол создаёт приятную температуру для голой ноги. Если из него сделали радиатор и греют им дом вместо радиатора или конвектора, то кондиционер и тёплый пол будут работать против друг друга: пол греет, кондиционер холодит, счётчик крутится. Автоматика климата ставит приоритеты, корректирует настройки, контролирует расходы и блокирует противоречия. Это не сценарий «Алисы», а локальный контур датчик → контроллер → оборудование. Подробнее — в статье про границу с умным домом.

Потолок и сервис

Универсальной цифры для опуска потолка под канальный кондиционер нет. Считают высоту блока, сечение воздуховодов, уклон дренажа, пересечки с другими коммуникациями и оборудованием, ГКЛ и место люка. Иногда жилые потолки почти не трогают: блок стоит в коридоре, гардеробной или санузле.

Наш опыт

Москва: канальные блоки, скрытые решётки, панель вместо пультов, форсуночное увлажнение в той же подаче воздуха.

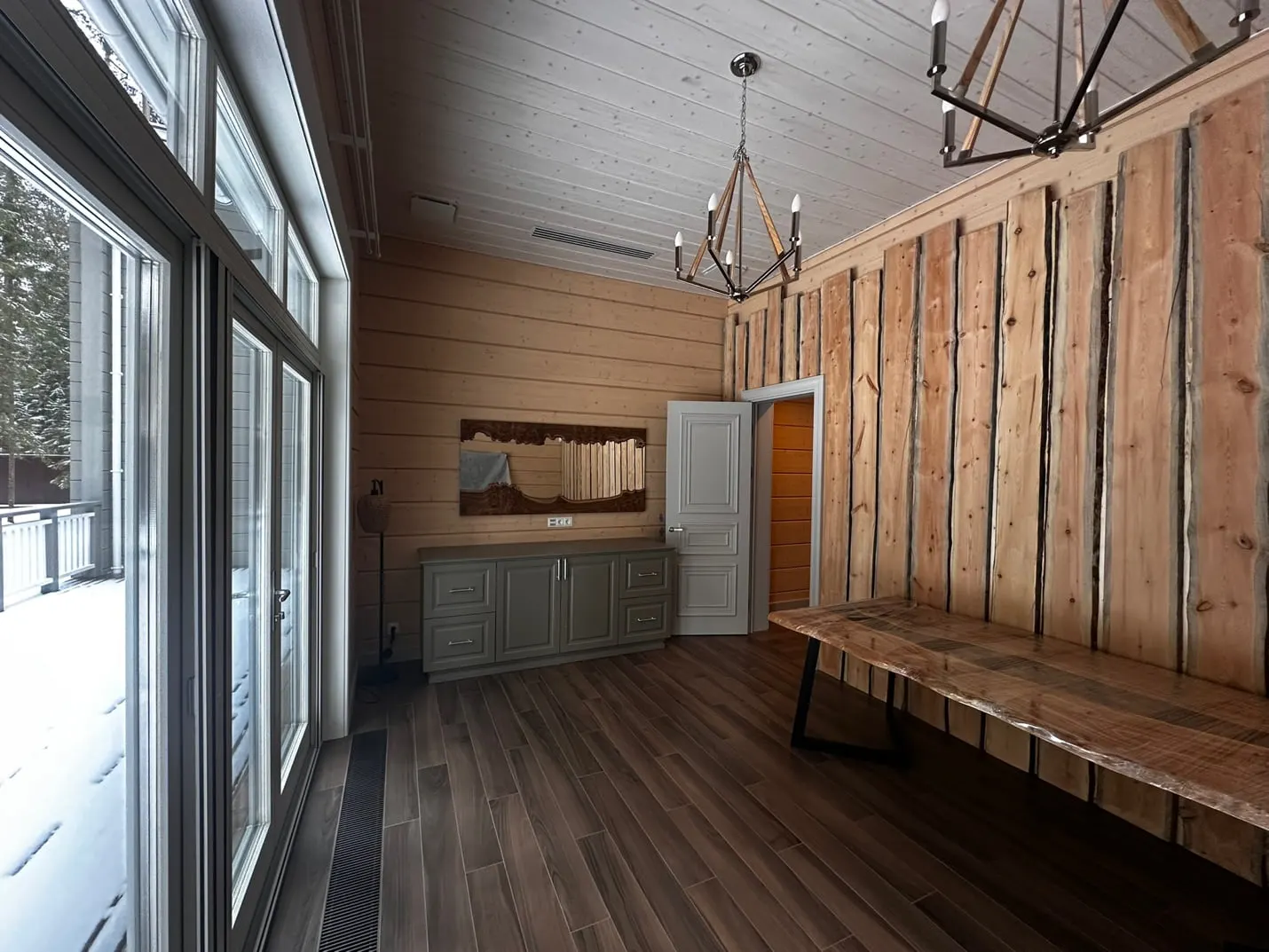

Выборг: зональные панели, «воздушное одеяло» в гостиной и в комнате отдыха в бане, настенные блоки в спальнях, колонная установка наружных блоков.

Карелия: VRV-система, канальные блоки индивидуальны для каждого помещения во всём доме, канальное охлаждение воздуха в вентиляции, плюс отдельный климат СПА.

Что выбрать

Нужна скрытая температура в доме или квартире на этапе проекта — дважды подумайте, если плюсы перевесят озвученные минусы, то выбирайте канальные блоки. Ремонт уже готов — приглашаем специалистов и совместно ищем варианты для решения задачи. Нужен климат, а не только холод — проектируем комплексную систему с самого начала, а кондиционеры подбираем с возможностью подключения к модбас.
