Приточно-вытяжная вентиляция
с рекуперацией

Любую приточно-вытяжную систему удобно читать как два встречных потока. Приток берёт воздух с улицы и доводит его до комнат, вытяжка забирает отработанный воздух из санузлов, гардеробных и кухни и выбрасывает наружу. В точке встречи стоит рекуператор: потоки не смешиваются, но тепло, а у некоторых моделей и влага, переходит от уходящего воздуха к входящему.

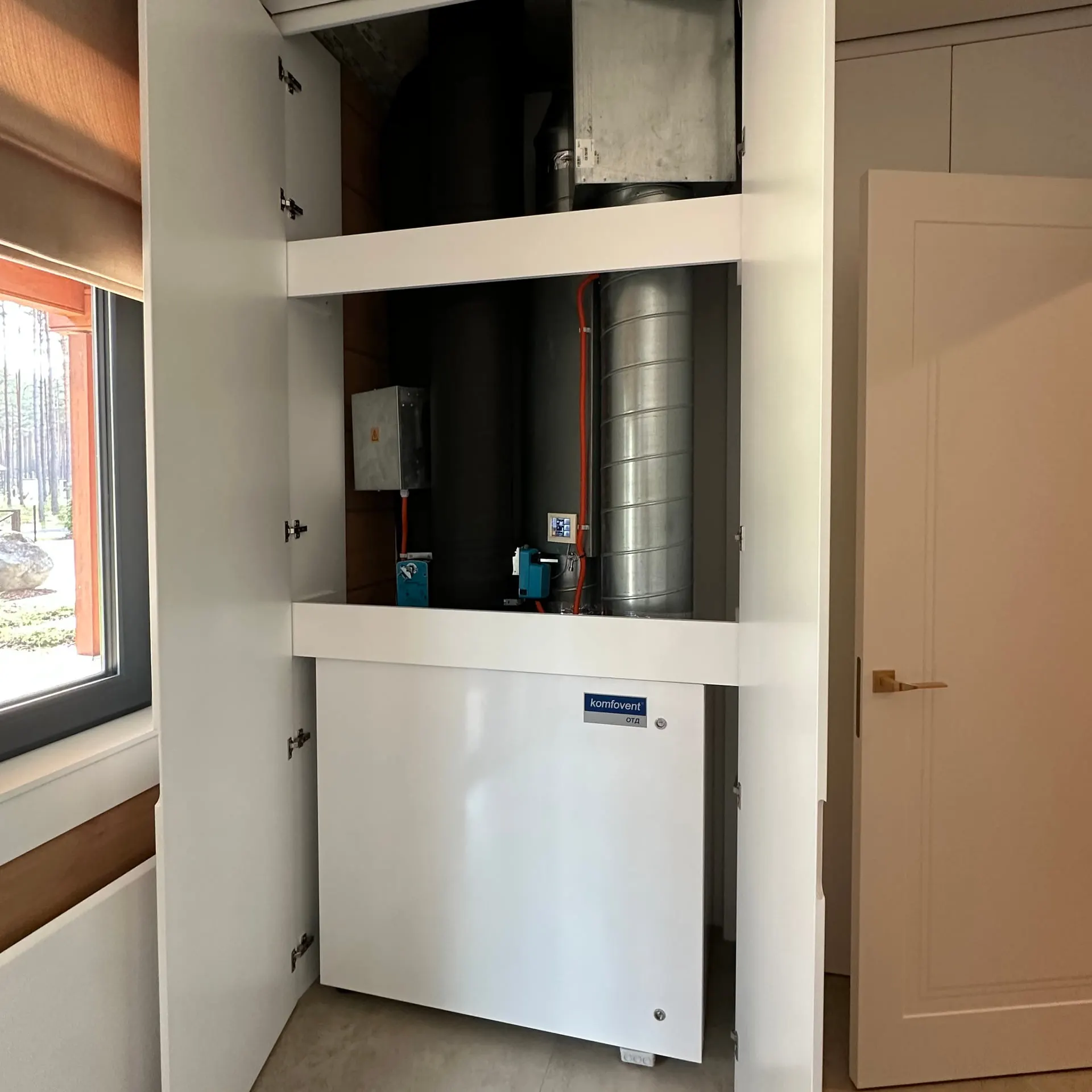

В моноблочной установке фильтры, рекуператор, вентиляторы и нагреватель собраны в одном корпусе вместе с автоматикой. Это стандарт для домов и квартир: компактно, тихо, с заводской защитой от обмерзания. Наборные системы из отдельных секций собирают, когда нужна нестандартная производительность или агрегат целиком не проходит в техпомещение. Шумоглушители в обоих случаях стоят снаружи корпуса — на подаче в комнаты и на заборе с улицы.

Сердце системы — приточно-вытяжная установка. Её подбирают по двум цифрам: расходу воздуха в м³/ч и свободному напору в паскалях, который нужен, чтобы протолкнуть этот расход через фильтры, воздуховоды и решётки. Агрегат, который на бумаге выдаёт 600 м³/ч, на длинной реальной сети легко отдаёт 350. Поэтому напор считают по аэродинамике конкретного дома, а не берут из каталога.

В Ленинградской области установка должна уверенно работать при −25…−30 °C. На морозе рекуператор начинает обмерзать со стороны вытяжки, и автоматика либо снижает приток, либо включает преднагреватель. Надёжная схема — электрический или водяной преднагрев перед рекуператором и догрев после него. Тогда приток не проваливается по расходу в самые холодные недели.

Догреватель бывает водяным и электрическим. Водяной дешевле в эксплуатации и работает от котла или теплового насоса, но ему нужны смесительный узел и защита от разморозки. Электрический проще в монтаже и управлении, но заметен в счёте за электричество. Выбор зависит от того, есть ли котельная рядом с местом установки и какой запас электрической мощности у дома.

Фильтры стоят на обоих потоках. На вытяжке они защищают рекуператор от пыли и ворса, на притоке — людей от уличной пыли, пыльцы и выхлопа. Сейчас кассеты маркируют по ISO 16890 (ePM1, ePM2.5, ePM10, Coarse), но в каталогах до сих пор встречаются старые классы G4, F7 и F9.

Чем плотнее фильтр, тем выше его сопротивление, поэтому класс фильтрации закладывают в расчёт напора заранее. Датчик перепада давления на кассете подсказывает, когда её пора менять. Это надёжнее, чем замена «по календарю»: в сезон пыльцы и тополиного пуха фильтр забивается в разы быстрее, чем в январе.

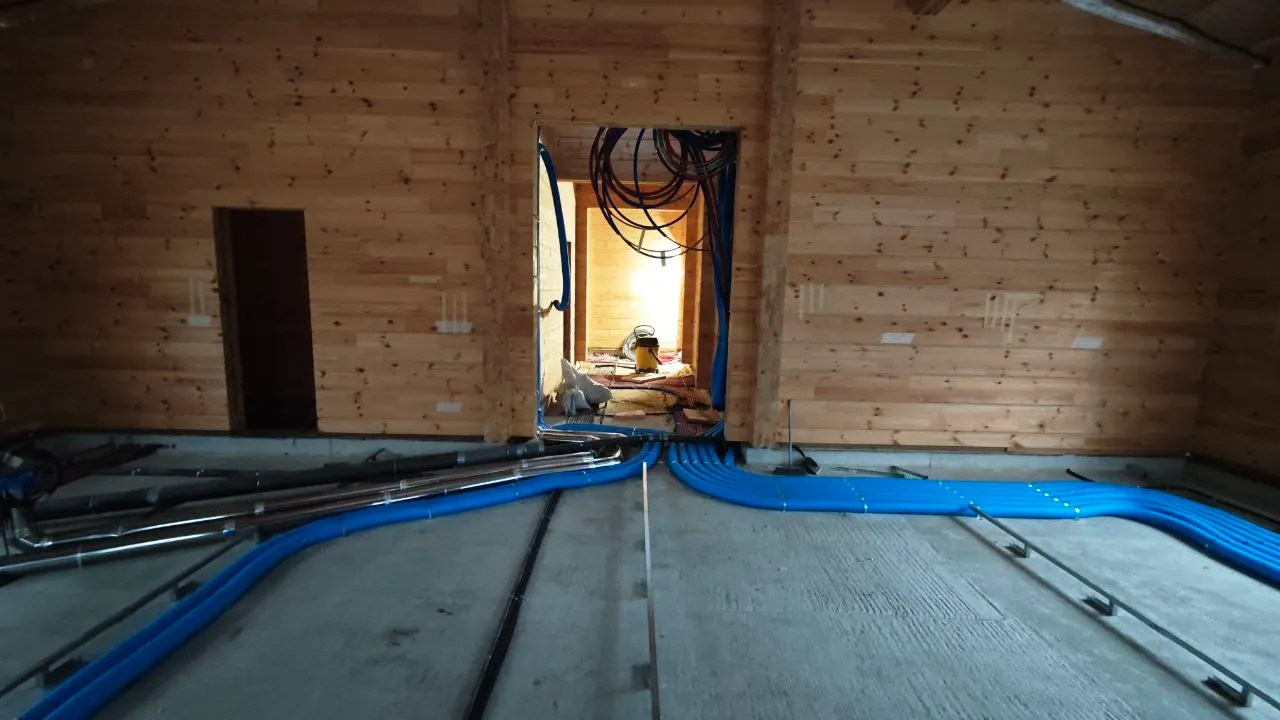

Распределительная сеть определяет, будет ли вентиляцию слышно. В домах мы в основном используем лучевую схему: от распределительной камеры к каждой решётке идёт своя гибкая пластиковая трасса диаметром 75–90 мм. Такие трассы укладываются в стяжку, перекрытие или короб, не передают звук между комнатами и легко балансируются заслонками на камере. О разнице магистральной и лучевой разводки — в статье о вентиляции частного дома.

Магистральные воздуховоды из оцинкованной стали остаются там, где идут большие расходы: от установки до распределителей, на заборе и выбросе. Если они проходят через холодные зоны, их обязательно утепляют, иначе на поверхности выпадает конденсат. Вытяжку от кухонного острова ведём отдельной трассой из нержавеющей стали.

Постоянный расход на весь дом — самый простой, но не самый экономичный режим. Ночью люди в спальнях, днём — в гостиной и кабинете. Моторизованные клапаны на ветках и датчики CO₂ в комнатах перераспределяют воздух: спальни получают максимум ночью, гостиная — вечером, когда собираются гости. Установка при этом работает на меньшей суммарной производительности, чем если бы все комнаты продувались на максимум одновременно.

Ориентир для жилых комнат — держать CO₂ ниже 800–1000 ppm. Выше 1200 ppm большинство людей замечает духоту и сонливость, хотя термометр показывает те же 22 °C. Как датчики и контроллер согласуют вентиляцию с отоплением, кондиционером и увлажнением, мы рассказали на странице «Контроллер и датчики климат-контроля».

Проект начинается с таблицы воздухообмена. Для каждой комнаты считаем расход по людям и по объёму и берём большее значение. Жилые помещения работают на приток, санузлы, гардеробные, постирочная и кухня — на вытяжку, а баланс сводим так, чтобы притока было чуть больше. Тогда при открытой двери в дом не тянет уличную пыль, а запахи не уходят из санузлов в спальни.

1. 01Таблица воздухообмена по помещениям и производительность установки.
2. 02Аэродинамический расчёт сети: сечения, скорости воздуха, потери давления.
3. 03Акустика: где и какие шумоглушители нужны, какая скорость допустима у решётки в спальне.
4. 04Мощность преднагрева и догрева для зимней расчётной температуры региона.

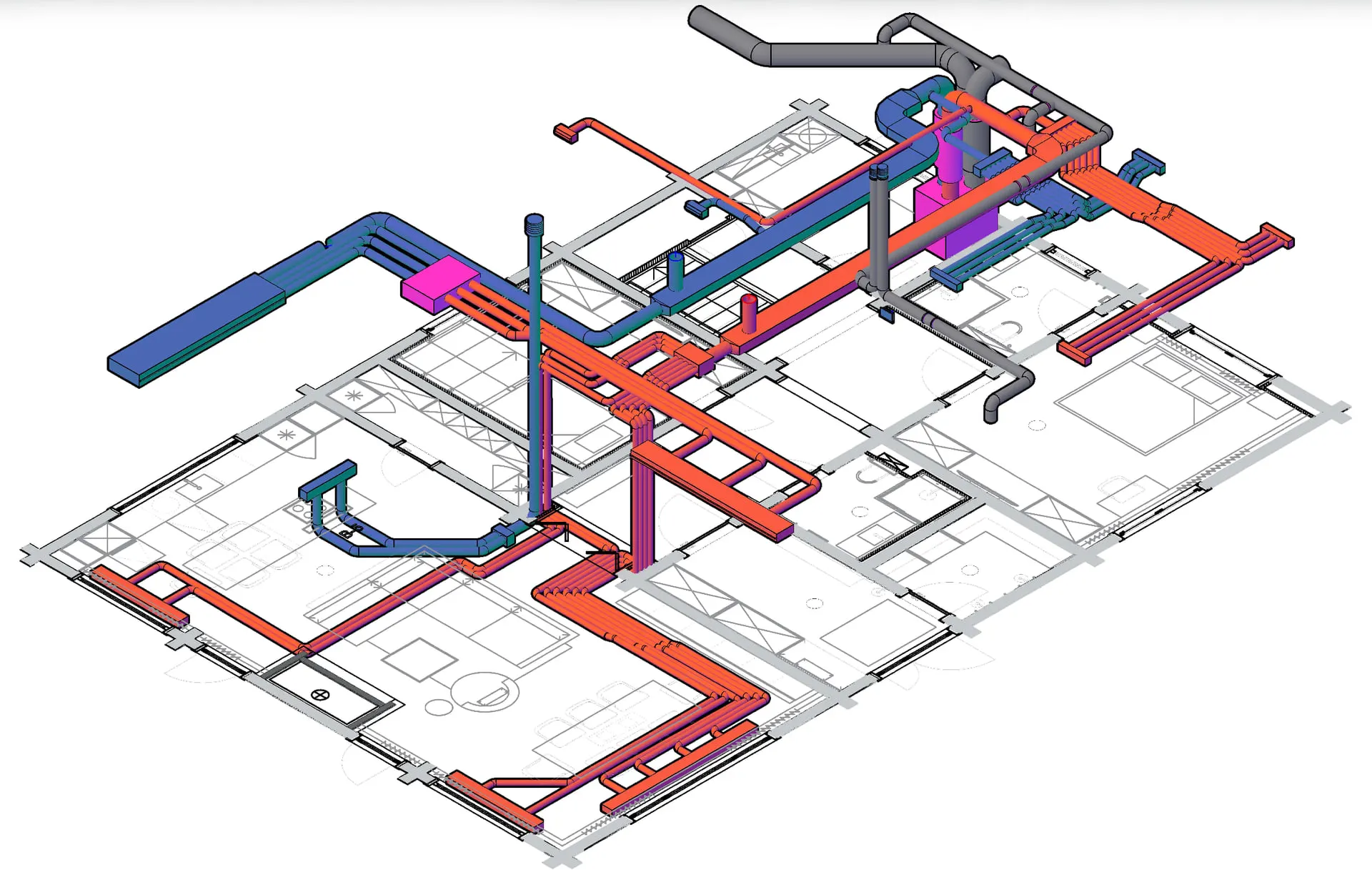

5. 05Планы трасс с отметками, узлы проходов через стены и перекрытия, места люков.
6. 06Спецификация оборудования и задания смежникам: электрикам, конструкторам, дизайнеру.

Для старта нам нужны планы в DWG или PDF с расстановкой мебели, разрезы с высотами и составом перекрытий, дизайн-проект, если он уже есть, и понимание, сколько людей живёт в доме и как вы им пользуетесь. Лучше всего проектировать вентиляцию параллельно с архитектурой или дизайном: тогда трассы ложатся в перекрытия, а не в опущенные потолки.

1. 01

   Черновой этап

   Разметка, проходы в стенах и перекрытиях, укладка воздуховодов в стяжку и перекрытия. Все открытые концы закрываем заглушками, чтобы в сеть не попала строительная пыль.

2. 02

   Техпомещение

   Агрегат на виброопорах, шумоглушители, клапаны, подключение к электрике и дренажу для конденсата.

3. 03

   Чистовой этап

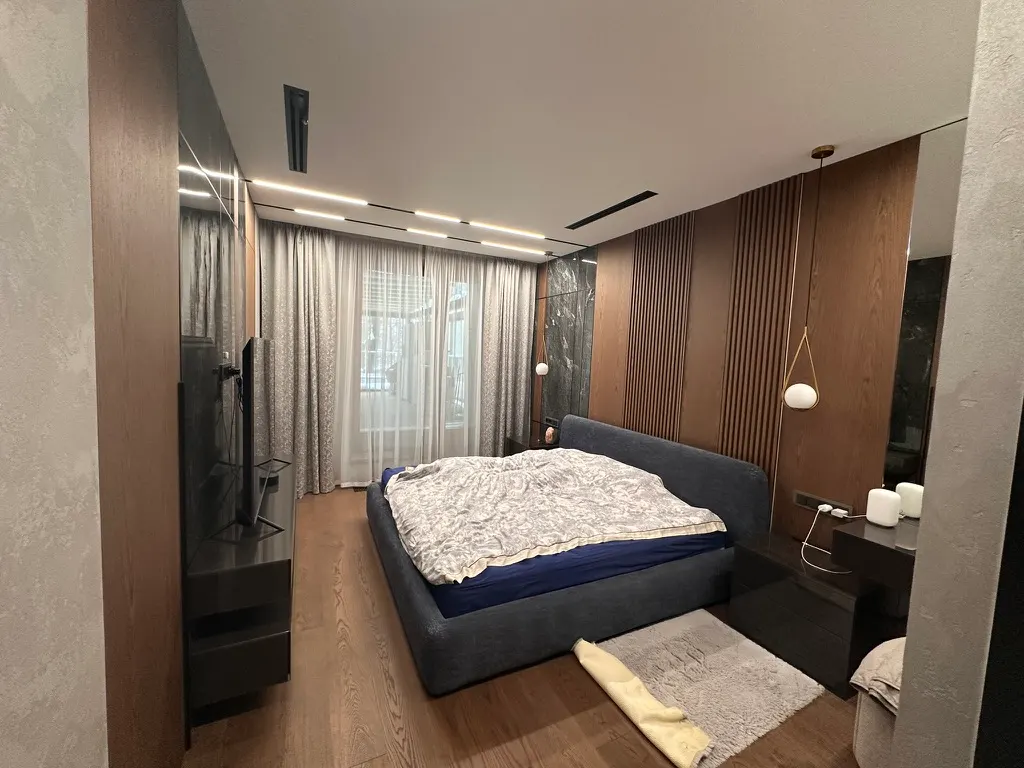

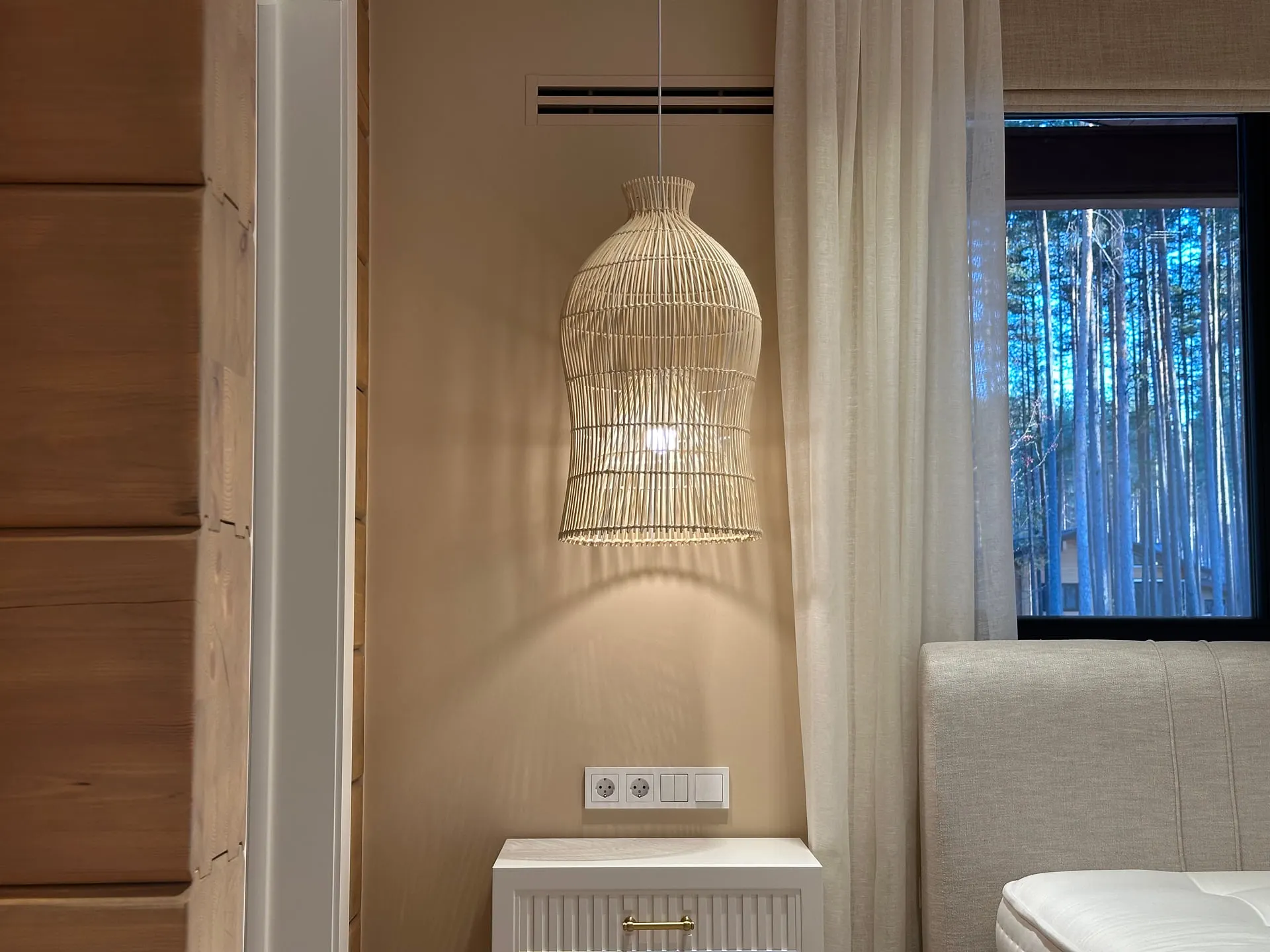

   Решётки и диффузоры ставим после покраски и финишной уборки. До этого сеть закрыта, а установку на стройке не запускают.

4. 04

   Пусконаладка

   Замеряем расход на каждой решётке, выставляем клапаны на проектные значения, проверяем баланс, настраиваем автоматику и режимы.

Итог пусконаладки — протокол с фактическими расходами по каждой комнате и паспорт системы. Если в какой-то комнате расход заметно отличается от проекта, причину ищем сразу, а не потом по жалобам на духоту.

Забитый фильтр — это не только грязный воздух. Растёт сопротивление, вентиляторы раскручиваются сильнее и начинают шуметь, а расход по комнатам падает. Поэтому напоминание о замене фильтров мы выводим на панель управления и в приложение.
