Мы монтируем системы увлажнения на оборудовании Liechty. Как работает форсуночное увлажнение в целом — водоподготовка, трассы, расчёт производительности, — рассказано на странице «Форсуночное увлажнение воздуха». Здесь — о самом оборудовании: чем отличаются модели, что к ним подключается и какую выбрать.
12–18 л/ч
производительность одного центрального модуля
до 12 зон
со своей влажностью у CL18 Manitoba
40–82 бар
давление в трассе, настраивается с дисплея модуля
Что объединяет модули серии CL
Все четыре модели собраны по одной схеме. Водопроводная вода проходит обратный осмос в две ступени, затем ультрафиолетовую лампу, и насос отправляет её в кольцевую трассу. Вода в трассе циркулирует и регулярно возвращается в модуль на повторное обеззараживание — между включениями ей негде застояться.
- —Дисплей 4,3″ на корпусе: рабочее давление, текущий запрос на увлажнение и сколько осталось до планового сервиса.
- —TDS-измеритель показывает, насколько чистая вода уходит к форсункам. Рост показаний — сигнал, что пора менять мембраны.
- —Давление настраивается в диапазоне 40–82 бар: его подбирают на пусконаладке под длину трассы и число форсунок.
- —Сервисные промывки у CL18 Manitoba и Playgreen идут по расписанию и прогоняют воду через модуль и трассу, даже если увлажнение долго не включалось.

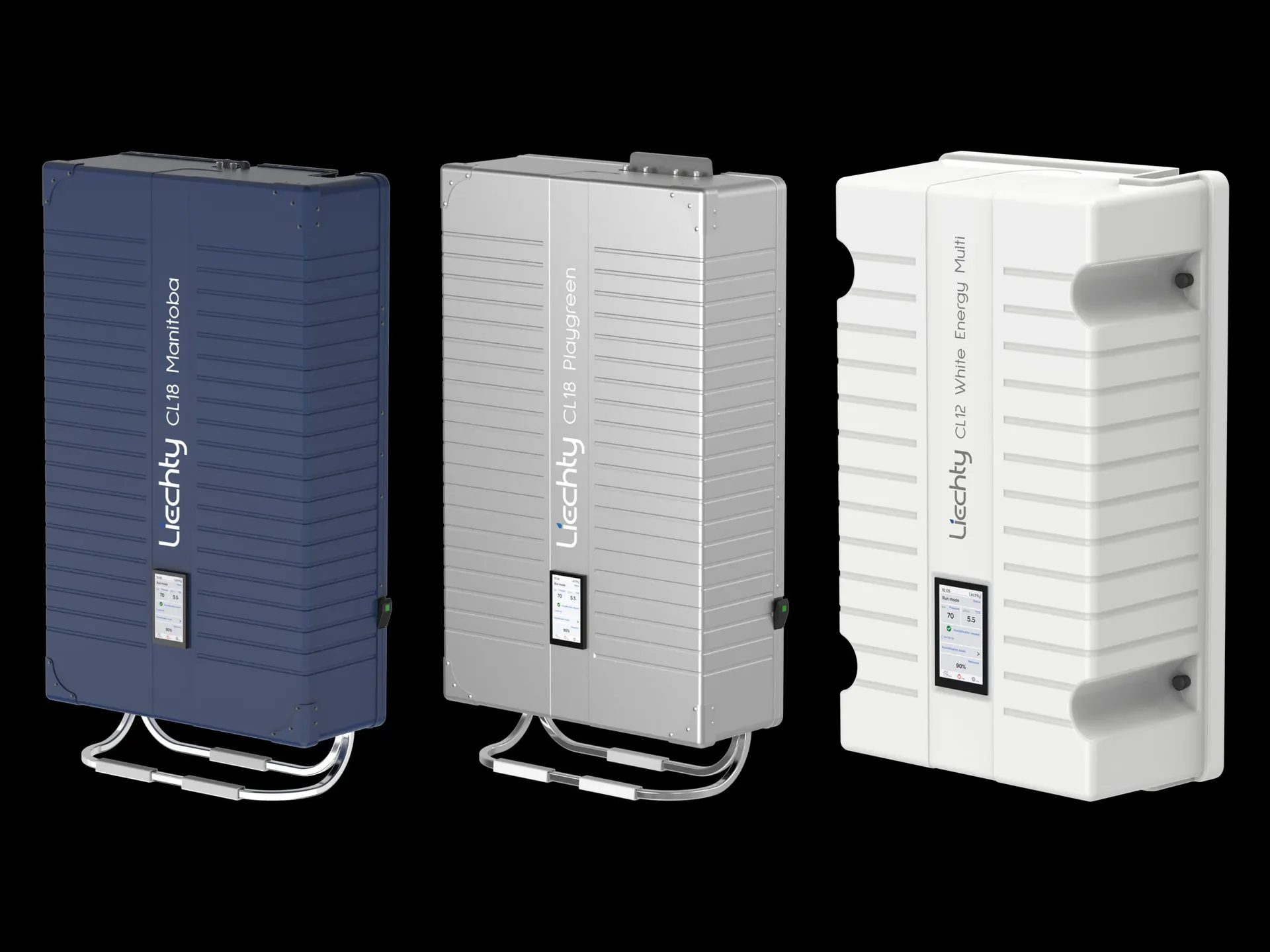

Четыре модели: чем отличаются
| Модель | Производительность | Зоны | Трасса | Форсунок | Мощность |
|---|---|---|---|---|---|
| CL12 White Energy Mono | 12 л/ч, до 600 м² | 1 | пассивная | до 10 | 240 Вт |
| CL12 White Energy Multi | 12 л/ч, до 600 м² | до 6 | активная | до 10 | 280 Вт |
| CL18 Manitoba | 18 л/ч, до 900 м² | до 12 | активная или пассивная | до 15 | 360 Вт |
| CL18 Playgreen | 18 л/ч, до 900 м² | 2 | две пассивные | до 15 | 300 Вт |
CL12 White Energy Mono — одна влажность на все комнаты
Самая простая схема: форсунки пассивные и распыляют одновременно во всех помещениях, а модуль ориентируется на один датчик. Подходит для студии, открытой планировки или дома, где во всех комнатах нужна одинаковая влажность. Для беспроводных пультов отдельный приёмник не нужен — он встроен в модуль. Корпус у серии White Energy белый пластиковый.
CL12 White Energy Multi — до шести зон
Производительность та же, но форсунки работают через клапаны SV, а зональный контроллер встроен в модуль. У каждой из шести зон свой датчик или пульт и своя уставка: в спальне 45%, в кабинете с техникой 40%, в кладовой увлажнение выключено. Частый выбор для квартиры с несколькими комнатами и дома средней площади.
CL18 Manitoba — большой дом и много зон
Старшая модель в синем металлическом корпусе: 18 л/ч, до 15 форсунок и до 12 независимых зон. Трассу можно собрать активной, с клапанами по зонам, или пассивной. Зональный контроллер встроен, работа каждой зоны видна на дисплее. Ставим в дома, где много комнат с разными режимами: спальни, детские, гостиная, гардеробные, библиотека.
CL18 Playgreen — два независимых пространства
Та же производительность в серебристом металлическом корпусе, но вместо одной кольцевой трассы — две. Обе пассивные, у каждой свой пульт, поэтому получаются две большие зоны с разным режимом. Например, жилая часть дома и зимний сад, где растениям нужна влажность выше, чем людям.
Форсунки и трассы высокого давления
Туман создают сменные наконечники. Вставку с распыляющим отверстием делают из искусственного рубина — материал износостойкий, и калибр отверстия держится годами. Внутри наконечника есть антикапельный клапан: когда давление в трассе падает, он перекрывает воду, и форсунка не подтекает после выключения.
| Наконечник | Отверстие | Капли | Где ставим |
|---|---|---|---|
| PNS | 65 мкм | 10–35 мкм | Небольшие комнаты и места, где форсунка близко к мебели или людям |
| PNM | 85 мкм | 15–40 мкм | Большие объёмы и зоны сильного притока, где нужен расход |
Пассивная форсунка распыляет всегда, когда в трассе есть давление. Активная стоит за бесшумным электромагнитным клапаном SV: его по кабелю открывает зональный контроллер модуля, и форсунка работает только по запросу своей зоны.
Трубки HPH3T и HPH2
Трубки высокого давления диаметром 6,5 и 4,5 мм. Тонкие — проходят в перекрытиях, за карнизами и внутри мебели.
Тройники, муфты, заглушки
Тройники TCCC и TCCD дают отводы к форсункам, муфта STRCC наращивает обжатые отрезки трубки, заглушки HPH Plug и HPH Cap закрывают тупики и лишние выходы.
Разветвители GRM8 и M8 Tee
Ставят два наконечника в одну точку. GRM8 — накладной, с магнитной пластиной; поворотный шарнир M8 Pivot направляет туман в нужную сторону.
Гибкие выводы DKOL-M8
Стальные трубки 3 мм длиной 15, 70 или 140 см. Через них форсунку выводят из-за потолка в щель решётки или декоративный элемент.
Пульты, гигростаты и датчики
В каждой зоне работают два прибора: основной пульт задаёт влажность, защитный гигростат страхует от переувлажнения. С CL18 Manitoba и Playgreen это пульты серий HS и гигростаты MHS, с CL12 White Energy — датчики HT1 и MHT1 или беспроводные пульты HS5 с гигростатами MHS5.
| Прибор | Связь | Что делает |
|---|---|---|
| Пульт HS3 | проводной | Задаёт влажность и режим зоны |
| Пульт HS4 | проводной, можно подключить по радио | Уставка, режим «авто / по таймеру / выкл.», расписание форсунок, экран с влажностью и температурой. Защитный канал заменяет максимальный гигростат |
| Пульт HS5 | беспроводной, увеличенная дальность | Управляет зоной там, где кабель проложить нельзя |
| Гигростаты MHS | проводные и беспроводные | Отключают форсунки зоны при 55% — это заводской порог |
| Датчики HT1 и MHT1 | HT1 — низковольтным кабелем | Для CL12 White Energy: HT1 измеряет влажность и температуру в зоне, MHT1 останавливает систему при превышении максимума |
| RF Box | кабель к модулю, радио 433 МГц | Принимает сигналы беспроводных пультов, если в модуле нет своего приёмника |
Комментарий инженера
Беспроводные пульты и гигростаты работают на частоте 433 МГц — по данным производителя, сигнал проходит через железобетонные перекрытия. А вот приёмник RF Box не стоит ставить в металлический щит или рядом с крупными металлическими предметами: связь станет нестабильной.
Увлажнение подключаем к общей автоматике дома, чтобы оно учитывало режимы вентиляции и сценарии вроде «дома / уехали». Как это устроено — на странице «Контроллер и датчики климат-контроля».
Как мы подбираем модель
- 01
Считаем производительность
Берём расход приточного воздуха и разницу влагосодержания зимой, как в примере расчёта. Дому с вентиляцией 500 м³/ч в мороз нужно около 4 л/ч.
- 02
Делим дом на зоны
Решаем, где нужна своя влажность. Одна уставка на всё — Mono, до шести зон — Multi, больше или две отдельные трассы — модели CL18.
- 03
Расставляем форсунки
Число и тип наконечников зависят от объёма комнат и притока. К CL12 подключается до 10 форсунок, к CL18 — до 15.
- 04
Выбираем место для модуля
Нужны водопровод, канализация для сброса после осмоса, розетка и свободный доступ для сервиса. Подходят кладовая, гардеробная, котельная.
По литрам в час CL12 почти всегда хватает с запасом: 12 л/ч закрывают дом с приточной вентиляцией примерно до 1500 м³/ч даже при −25 °C. Поэтому в частном доме модель чаще определяет число зон и форсунок, а не производительность.
Монтаж и обслуживание Liechty
Модуль крепится на стену в техпомещении. Трассы прокладываем на черновом этапе и опрессовываем до отделки, наконечники ставим после покраски. На пусконаладке выставляем давление, привязываем пульты к зонам и проверяем, что гигростаты отключают форсунки при превышении порога.
Перед модулем ставим ультракарбоновый фильтр UCF10 или UCF20: он задерживает хлор и механические частицы и бережёт мембраны осмоса. Если вода жёсткая или из скважины, добавляем умягчение.
Плановое обслуживание — раз в год: меняем фильтры, мембраны по ресурсу и УФ-лампу, проверяем насос, клапаны и датчики. Когда подходит срок, модуль напоминает об этом на дисплее. Модули предыдущих поколений, установленные раньше, тоже берём на обслуживание.
Что дальше
FAQ
Какой модуль Liechty выбрать для квартиры и для дома?
Для квартиры и дома до 600 м² обычно хватает серии CL12 White Energy: Mono — если влажность одна на все комнаты, Multi — если нужно до 6 зон со своей уставкой. Для большого дома с множеством комнат ставим CL18 Manitoba на 12 зон, для двух больших независимых пространств — CL18 Playgreen. Окончательно модель определяет расчёт производительности по воздухообмену.
Чем CL12 White Energy Multi отличается от Mono?
Производительность одинаковая — 12 л/ч. Mono работает как одна зона: форсунки пассивные и включаются вместе. Multi делит дом на зоны, до шести, с отдельной влажностью в каждой: для этого форсунки ставят за клапаны SV, а зональный контроллер встроен в модуль.
Можно ли добавить зоны позже?
Да, если модель позволяет и трассы заложены заранее. У CL12 White Energy Multi до 6 зон, у CL18 Manitoba — до 12. Поэтому на этапе ремонта мы прокладываем трассы ко всем комнатам, где увлажнение может понадобиться, даже если сначала запускаем две-три зоны.
Нужно ли отдельное помещение под модуль Liechty?
Отдельная комната не обязательна. Модуль крепится на стену в кладовой, гардеробной или котельной — важно, чтобы рядом были водопровод, канализация для сброса после осмоса и розетка, а к корпусу оставался доступ для сервиса.
Работают ли беспроводные пульты через бетонные перекрытия?
Да. Пульты и гигростаты передают сигнал на частоте 433 МГц, и, по данным производителя, он проходит через железобетонные перекрытия. Приёмник сигнала не ставят в металлический щит — там связь будет нестабильной.
Как часто нужно обслуживать систему Liechty?
Раз в год, лучше летом, когда увлажнение выключено. Меняются фильтры, мембраны по ресурсу и ультрафиолетовая лампа. Срок до следующего сервиса модуль показывает на дисплее.
